ZEISS ARAMIS 1 - Obtenir une vision d'ensemble
Système de mesure 3D

ZEISS ARAMIS 1

Obtenir une vision d'ensemble

ZEISS ARAMIS 1 est un système de mesure sans contact qui permet de saisir les contraintes, les déplacements et les déformations en trois dimensions. La technologie de caméra stéréoscopique sous-jacente permet de mesurer sans contact la déformation lors d'essais quasi-statiques tels que les essais de traction, les essais de traction compacte et les essais de flexion 3 et 4 points.

  • Puissantes capacités de mesure
  • Système de mesure sans contact
  • Plages de mesure supérieures
  • Stabilité et robustesse
  • Performance certifiée
ARAMIS 1
Contact

La progression selon vos critères

ZEISS ARAMIS 1 est votre outil

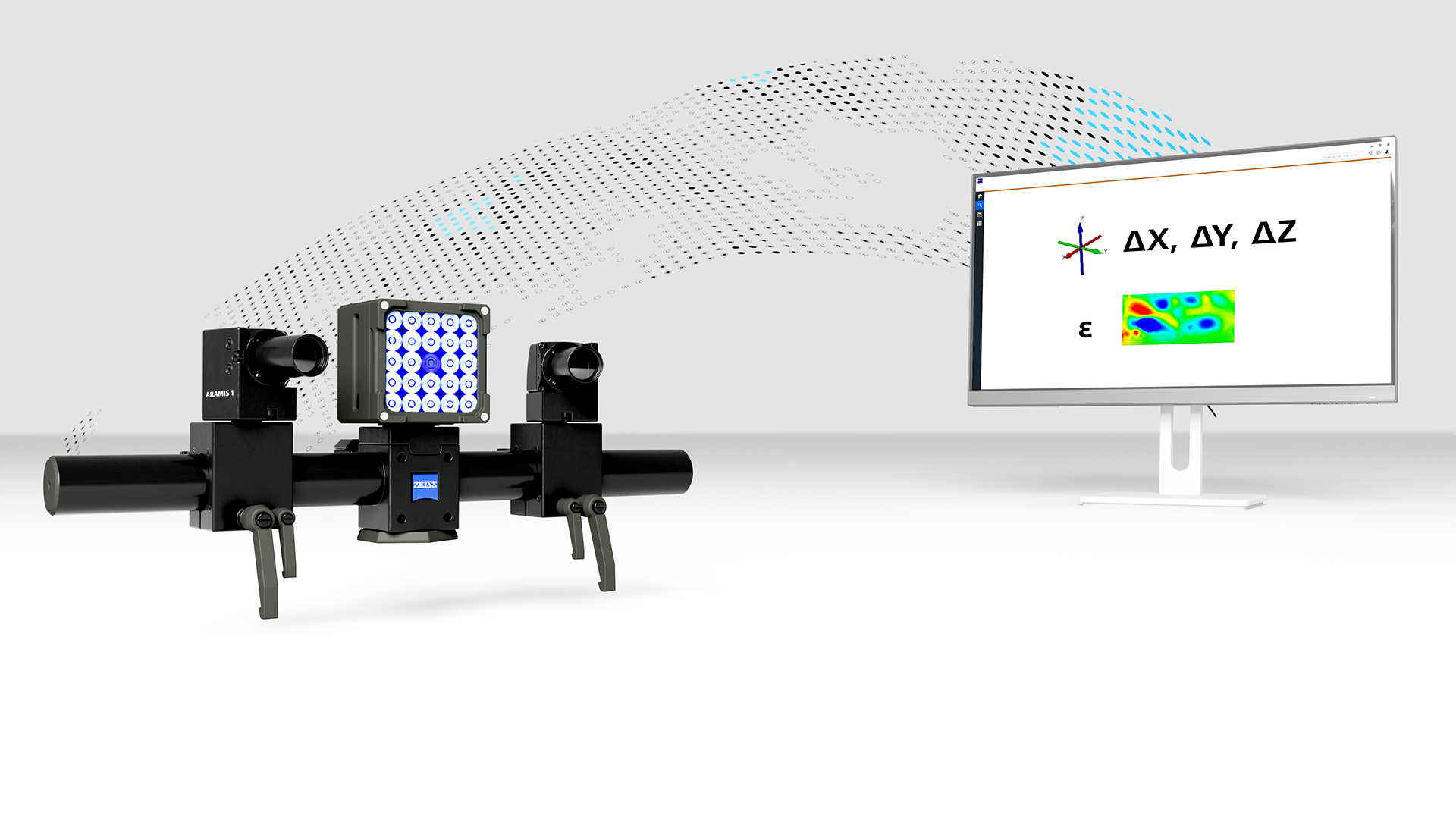

Capteur optique tout-en-un

Capteur optique tout-en-un

Puissantes capacités de mesure

ZEISS ARAMIS 1 est l'outil tout-en-un de la boîte à outils d'un ingénieur d'essai. Le système de mesure sans contact fournit des données tridimensionnelles sur la forme, la déformation et le mouvement. Il comprend une jauge de contrainte sans contact et des LVDT.

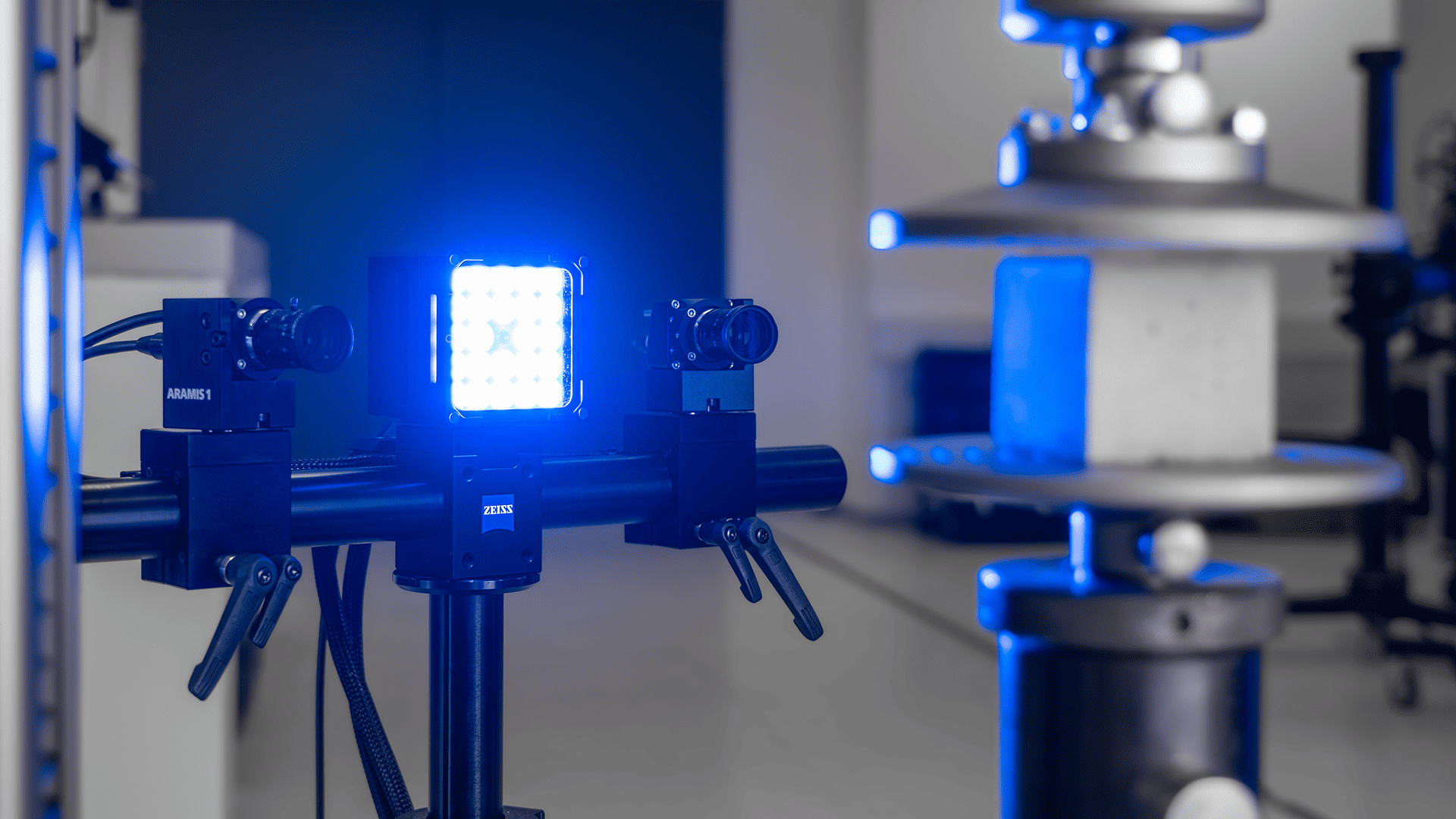

Mesures sans contact

Mesures sans contact

Pas d'interférence physique

Grâce à la technologie des caméras numériques et à de puissants algorithmes de traitement d'image, ZEISS ARAMIS 1 mesure les coordonnées 3D à partir d'images et/ou de vidéos. Il n'est pas nécessaire d'installer des câbles ou des fixations pour les capteurs.

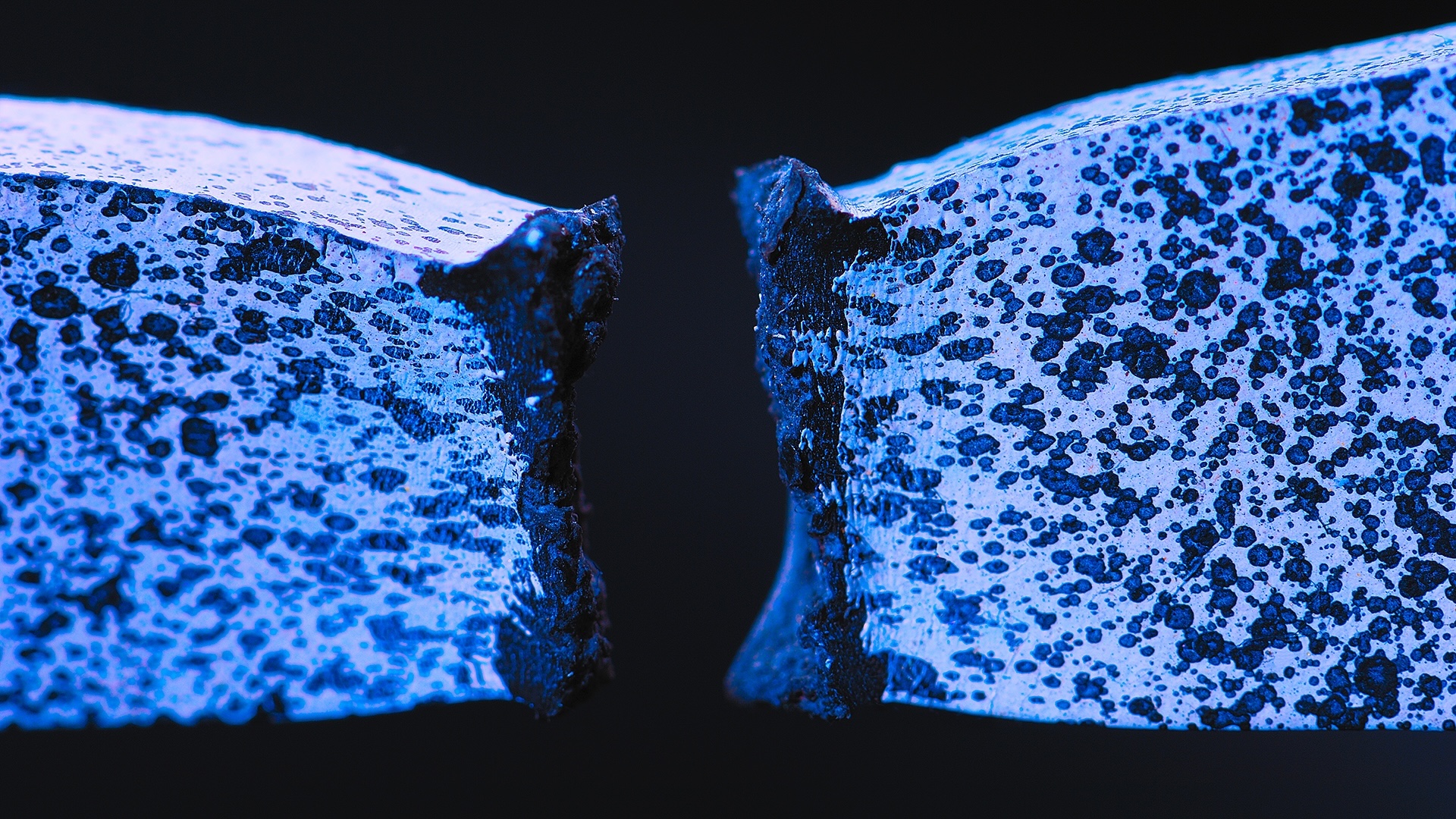

Plages de mesure supérieures

Jusqu'à la panne

Plages de mesure supérieures

Les capteurs sans contact tels que le ZEISS ARAMIS 1 peuvent mesurer des déformations allant de 0,005 % à 2 000 % de la déformation technique et offrent également une vaste plage de mesure des déplacements.

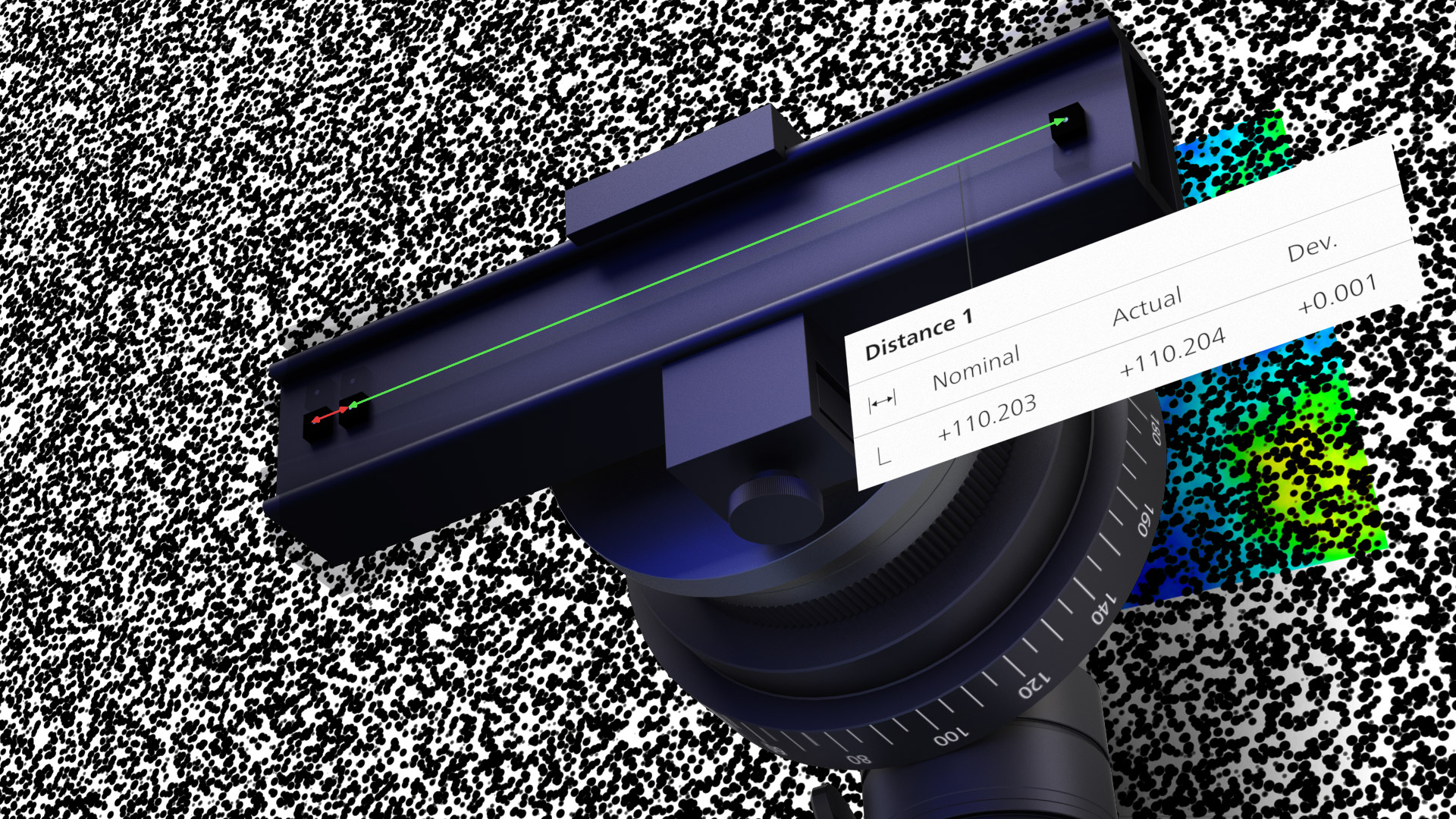

Un système fiable

Un système fiable

Performance et robustesse certifiées

ZEISS ARAMIS 1 est un système de mesure sans contact de haute qualité. Les performances du système sont certifiées par rapport aux normes VDI et font l'objet d'un rapport dans le cadre du processus de contrôle qualité à la sortie.

ARAMIS 1 - La progression selon vos critères

  • Contenu tiers bloqué

    Le lecteur vidéo est bloqué en raison de vos préférences en matière de cookies. Pour modifier les paramètres et lire la vidéo, cliquez sur le bouton ci-dessous afin d'accepter l'utilisation des technologies de suivi « fonctionnelles ».

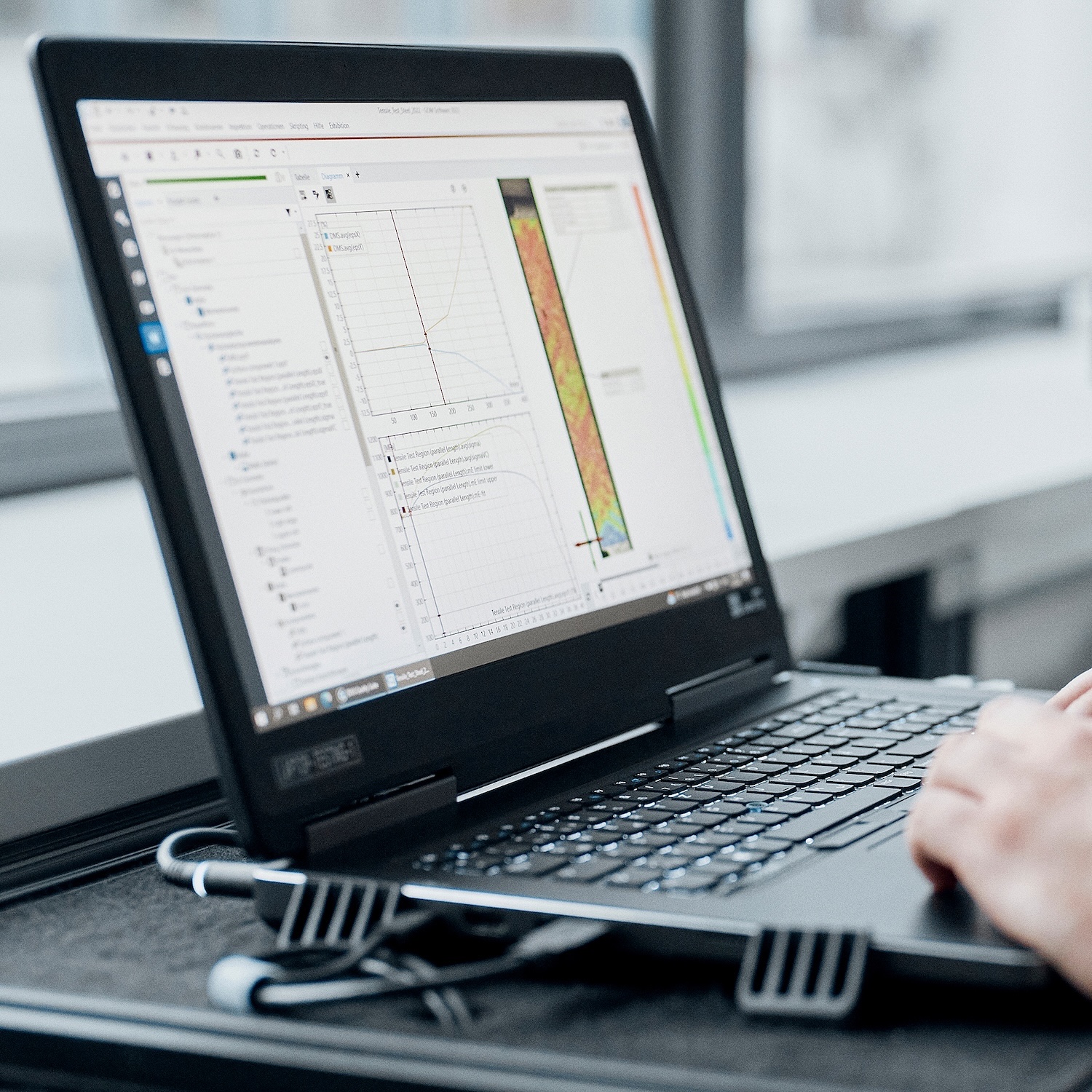

L'accord parfait - ZEISS ARAMIS 1 et ZEISS CORRELATE

L'accord parfait

ZEISS ARAMIS 1 et ZEISS CORRELATE

ZEISS ARAMIS 1 et ZEISS CORRELATE sont la combinaison parfaite. Le logiciel comprend des algorithmes de corrélation d'images numériques et de suivi de points pour l'analyse des mouvements et des déformations en 3D. Le système ARAMIS 1 est également compatible avec notre licence d'analyse professionnelle qui permet encore plus de capacités d'automatisation à l'aide de modèles, d'applis et bien plus encore !

Commencer avec la métrologie 3D sans contact

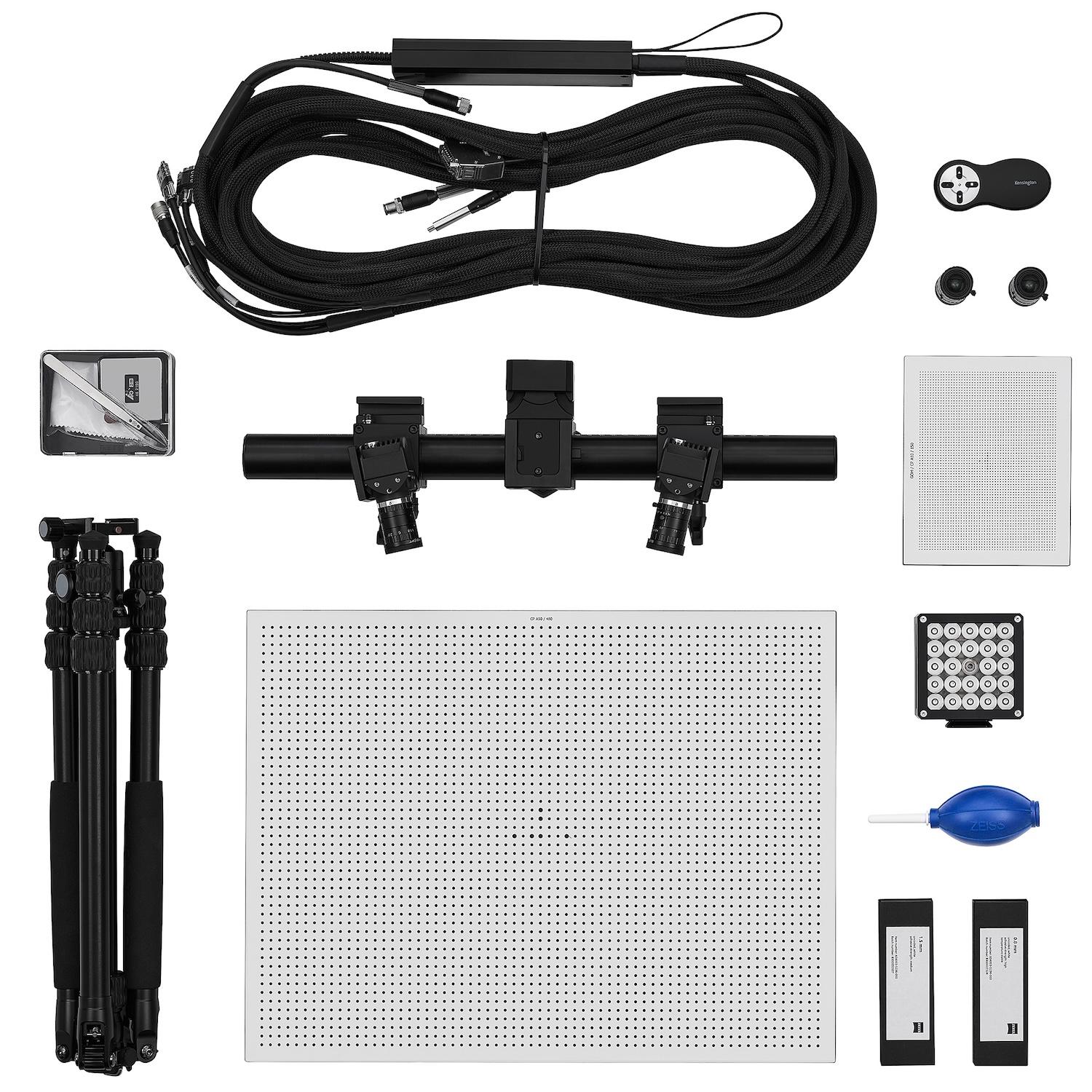

ZEISS ARAMIS 1 est livré dans un coffret qui comprend tout ce dont vous avez besoin pour commencer à effectuer des mesures 3D sans contact de la contrainte, du déplacement et de la déformation.

Inspiré par notre famille de capteurs ARAMIS Adjustable, dont la fiabilité a été prouvée depuis des décennies, le nouveau ARAMIS 1 vous permet de modifier tous les paramètres importants de configuration de la mesure sur le capteur sans aucun outil.
Tête de capteur ARAMIS 1
Deux paires d'objectifs sont fournies avec le capteur ZEISS ARAMIS 1. L'équipement sans contact permet de configurer des volumes de mesure avec un champ de vision allant de 50 x 40 mm à 500 x 425 mm.

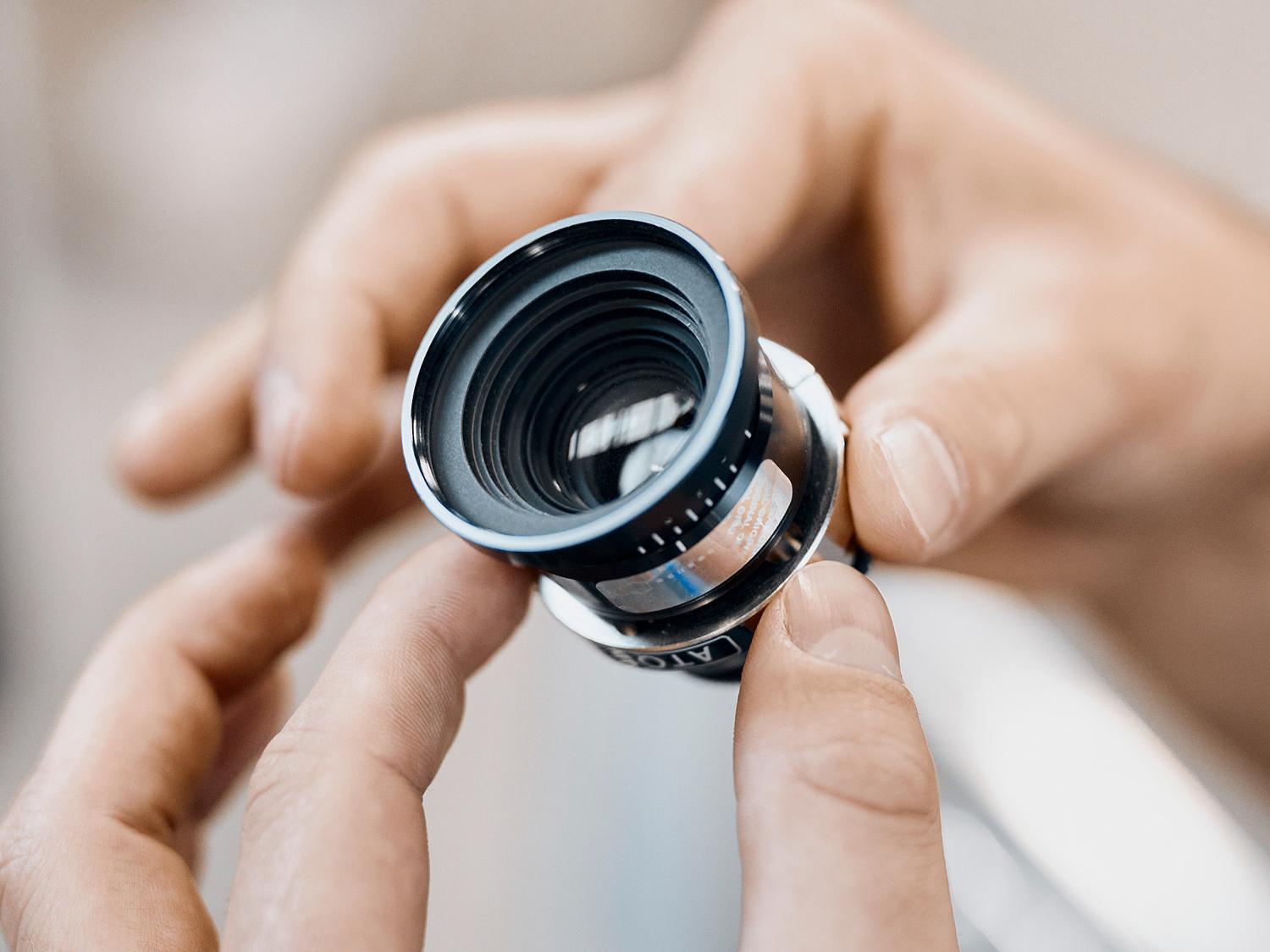

Objectifs de qualité métrologique

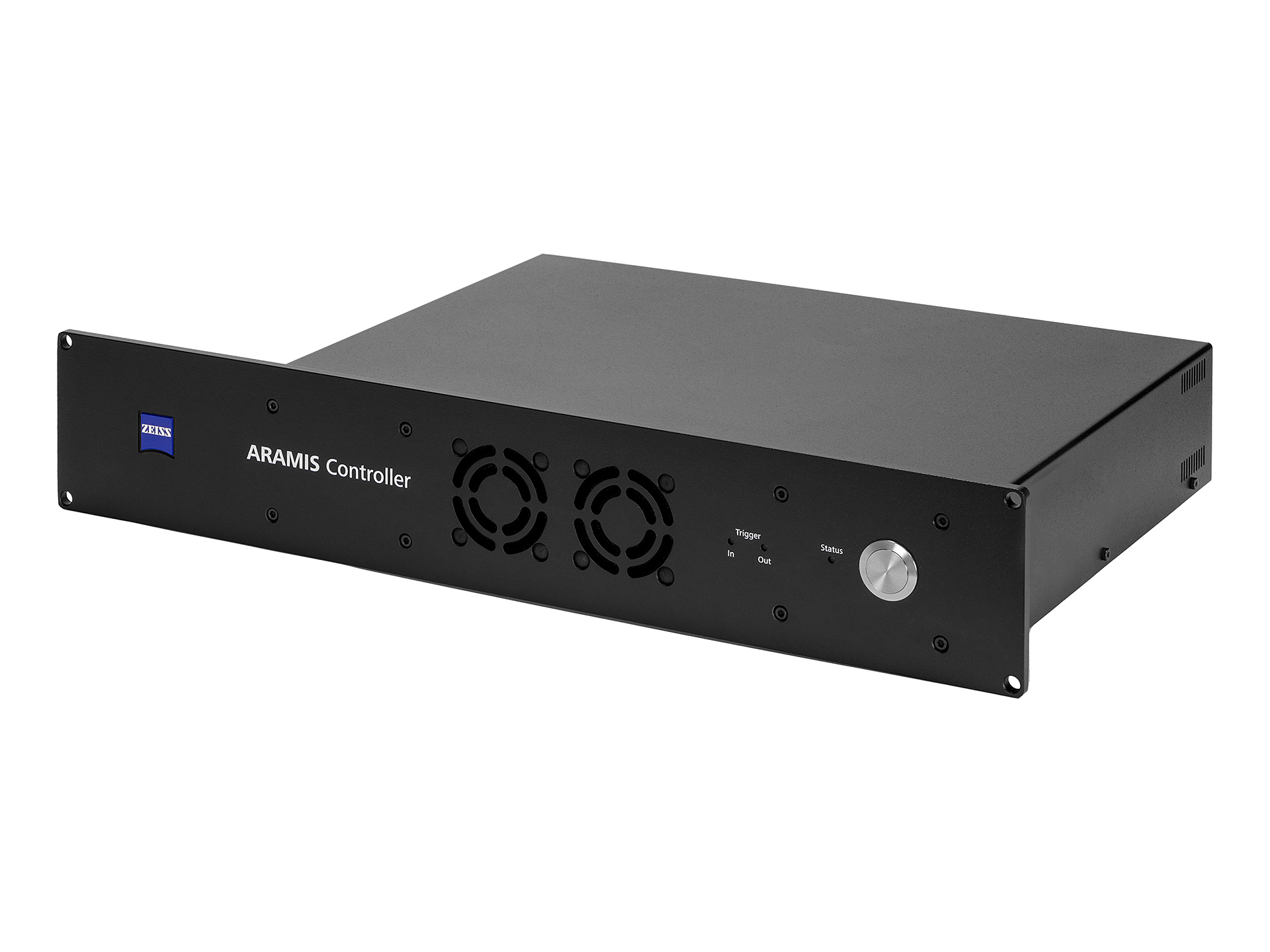

ARAMIS Controller est le lien entre le capteur, le logiciel et la machine ou le banc d'essai. Il permet l'enregistrement de signaux externes, fournit de l'énergie et déclenche les caméras avec précision.
ARAMIS Controller

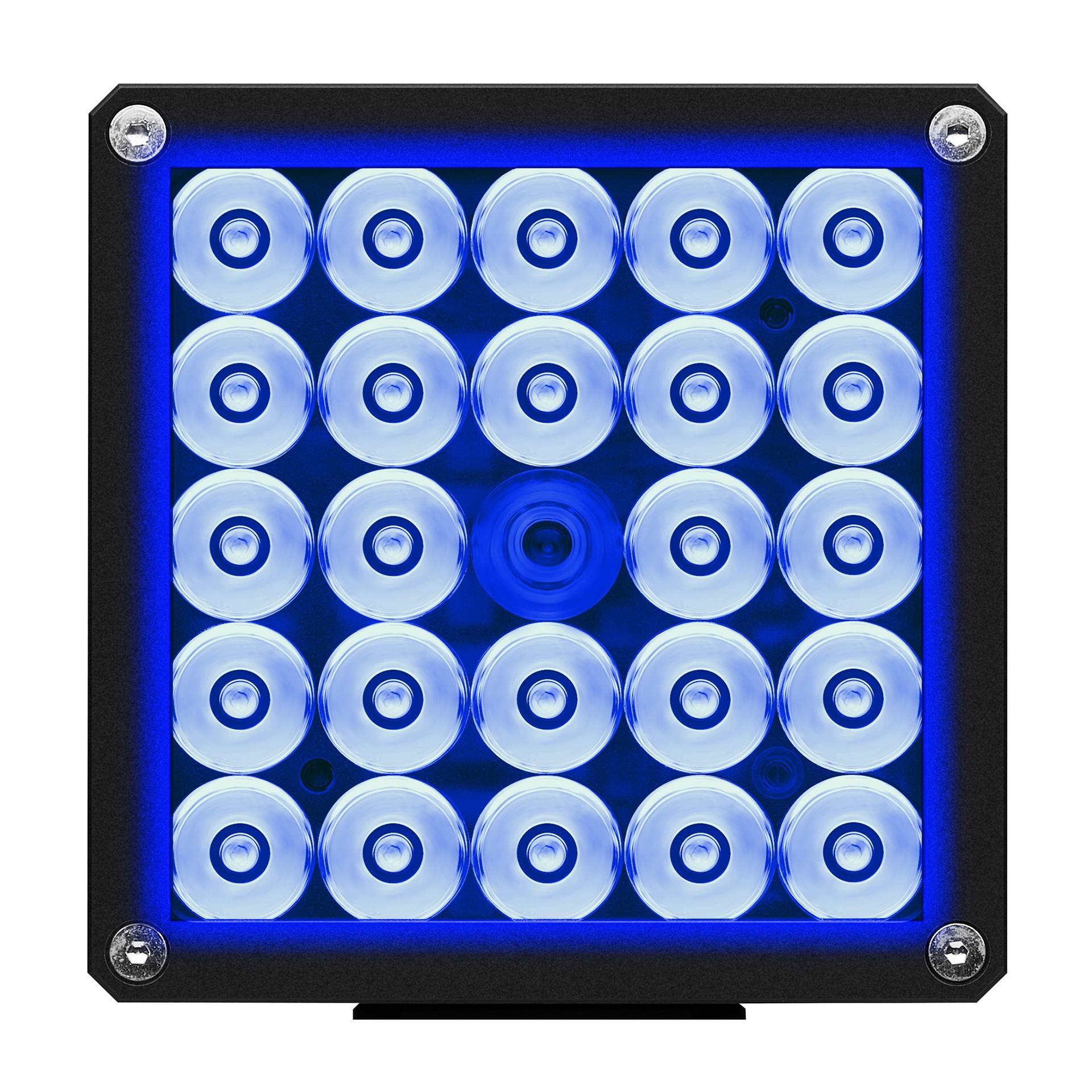

La lampe LED bleue à bande étroite assure des conditions d'éclairage optimales grâce à des diffuseurs et des polariseurs modifiables, combinés à une luminosité supérieure.
Lampe LED B45-15

Options de mise à niveau

ZEISS ARAMIS 1 est livré avec tout ce dont vous avez besoin pour commencer les mesures sans contact des essais quasi-statiques tels que les petits assemblages ou composants et la caractérisation des matériaux. Vous pouvez encore améliorer votre expérience de mesure et d'analyse grâce à des options de mise à niveau matérielle et logicielle compatibles.

La version Pro de ZEISS CORRELATE est basée sur un concept entièrement paramétrique qui enregistre toutes les étapes d'inspection en arrière-plan afin de garantir une traçabilité totale des résultats de mesure. Les modèles de projet réduisent le temps nécessaire à l'analyse et à la création de rapports. Les applications offrent une extension des fonctions pour des tâches de mesure spécifiques.
ZEISS CORRELATE Pro
L'option de mise à niveau PRO LINE débloque des modes de mesure avancés tels que le suivi en direct, les mesures de tampon circulaire et le déclenchement de l'acquisition d'images sur des signaux externes tels que la force. En haut, l'option permet d'utiliser le palpeur à suivi sans contact et les adaptateurs.
ZEISS CORRELATE Pro Line

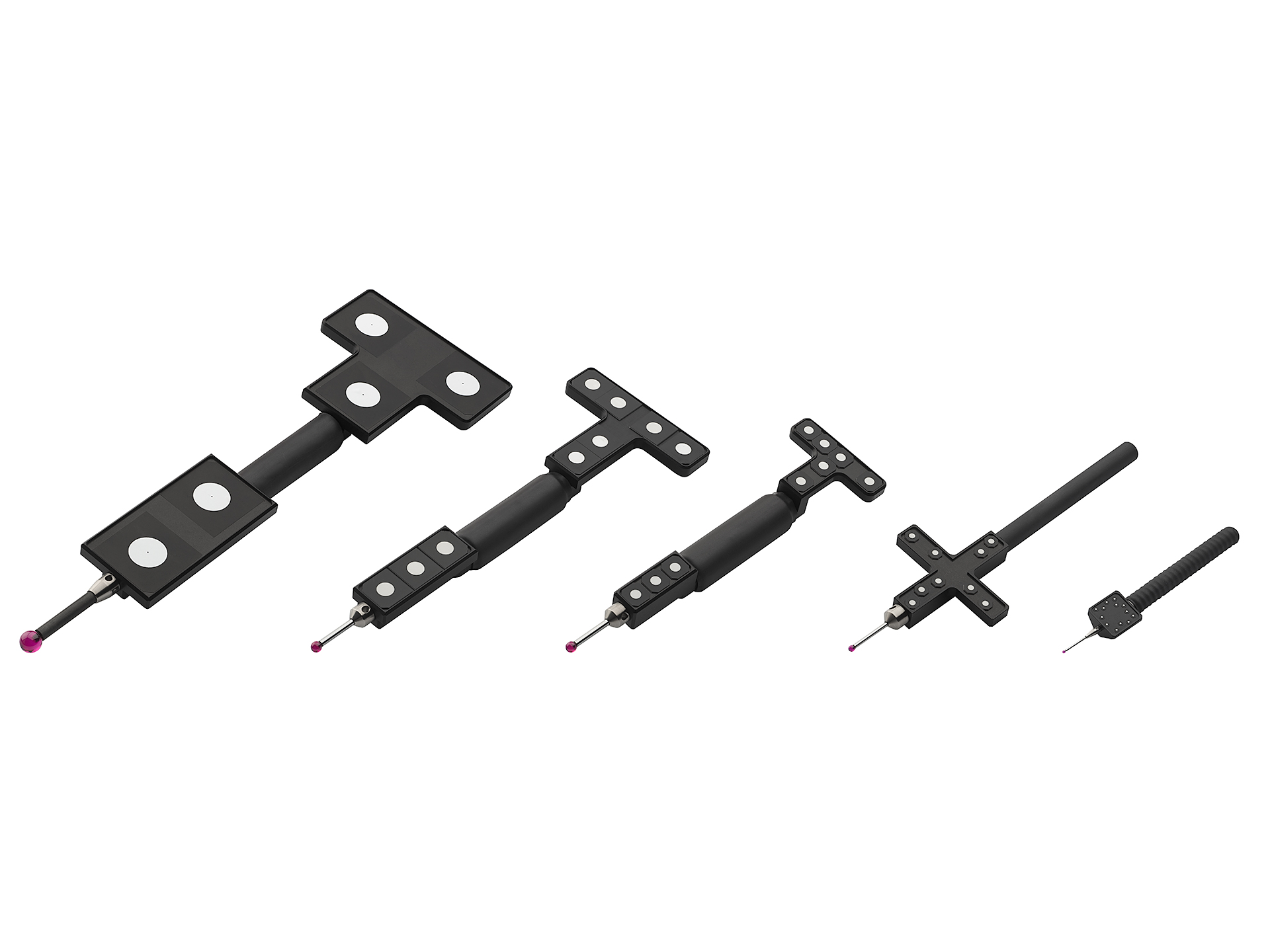

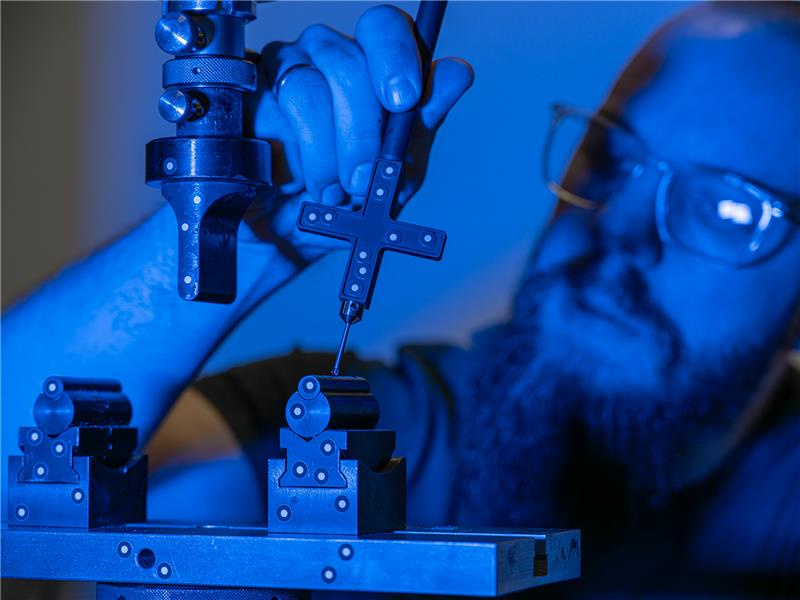

Le Touch Probe combine les avantages de la métrologie sans contact et de la métrologie tactile. Le palpeur est suivi par le système ARAMIS et permet d'effectuer des mesures tactiles ponctuelles de géométries pour des alignements ou des inspections rapides.
Touch Probe

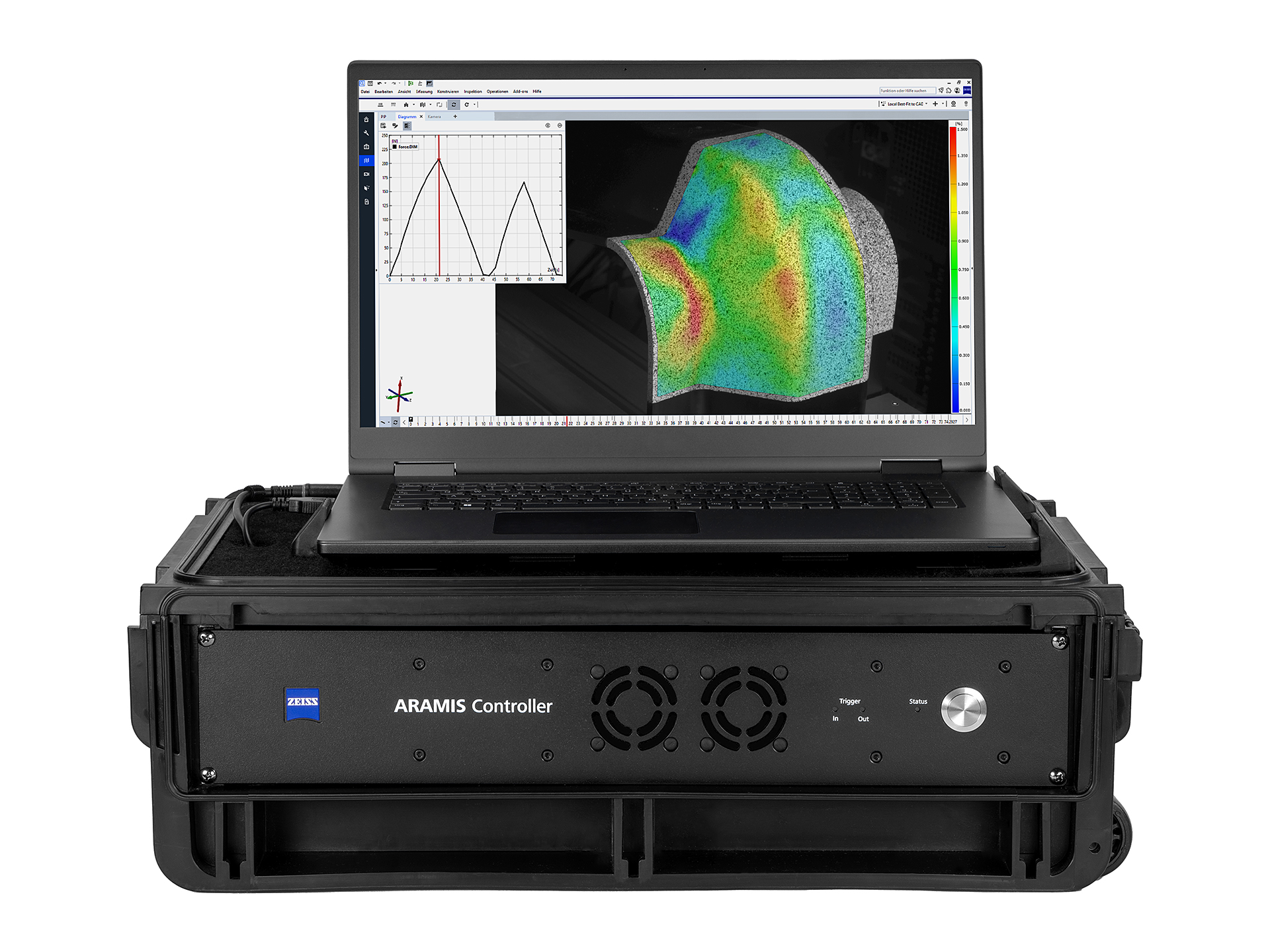

La mallette mobile conçue pour ARAMIS facilite le déplacement du système d'un lieu de mesure à l'autre et protège l'unité de commande ARAMIS et un ordinateur portable dans un boîtier robuste. Le complément idéal de la valise à capteurs.
Mallette mobile ARAMIS

Applications dans le domaine des matériaux et des essais de composants

ZEISS ARAMIS 1 est adapté à la mesure des contraintes, des déplacements et des déformations lors d'essais quasi-statiques de matériaux ou de petits composants.

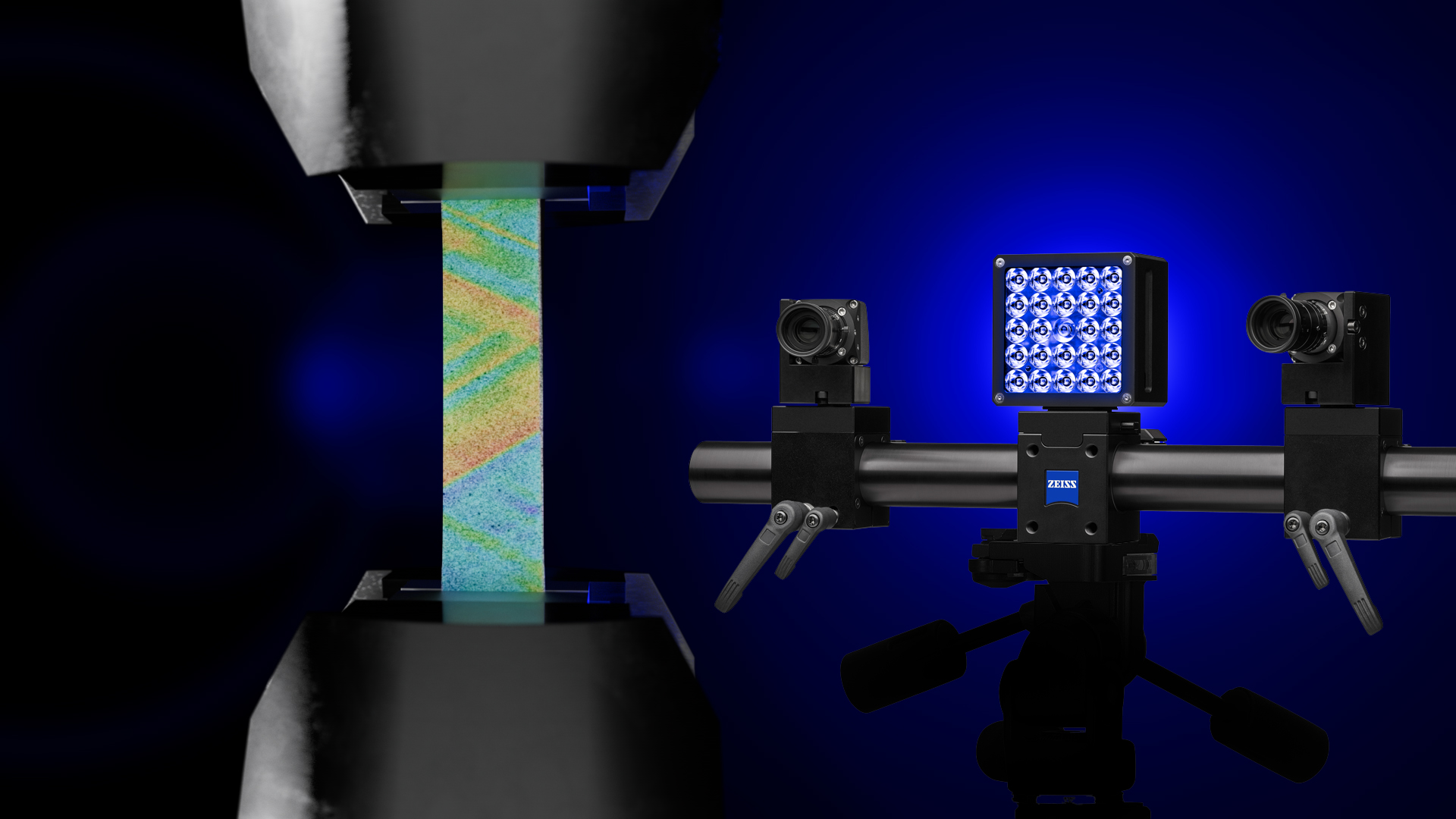

  • Essai de traction

    Essai de traction

    ZEISS ARAMIS 1 est capable de mesurer les contraintes dans une très large plage de mesure et permet l'analyse détaillée du rétrécissement et de la rupture du spécimen.

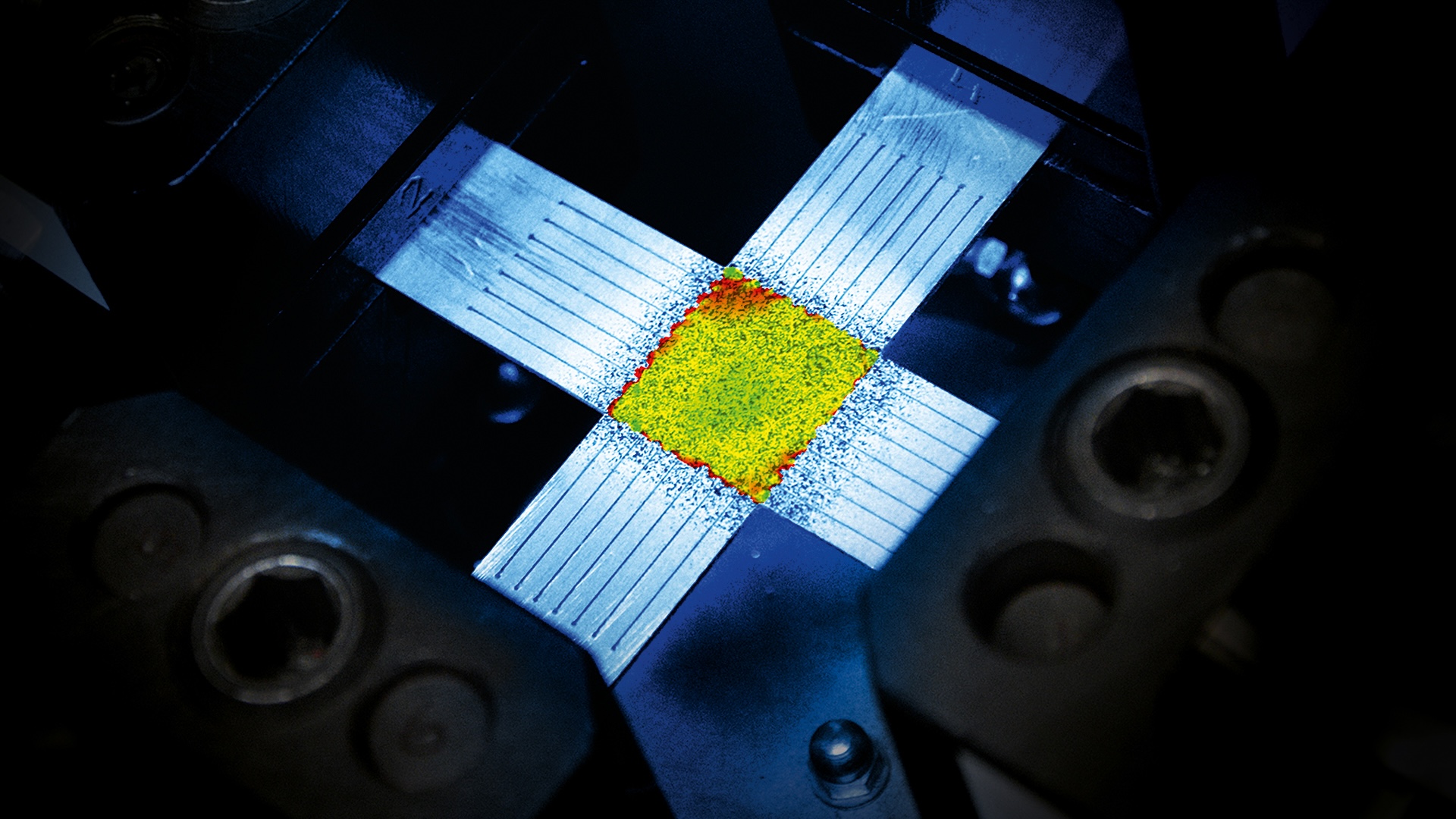

  • Essai de tension biaxiale

    Essai de tension biaxiale

    Les résultats de plein champ sur les distributions de contraintes de ZEISS ARAMIS 1 sont idéaux pour l'évaluation des essais de tension biaxiale. Observez directement comment la déformation évolue de manière homogène.

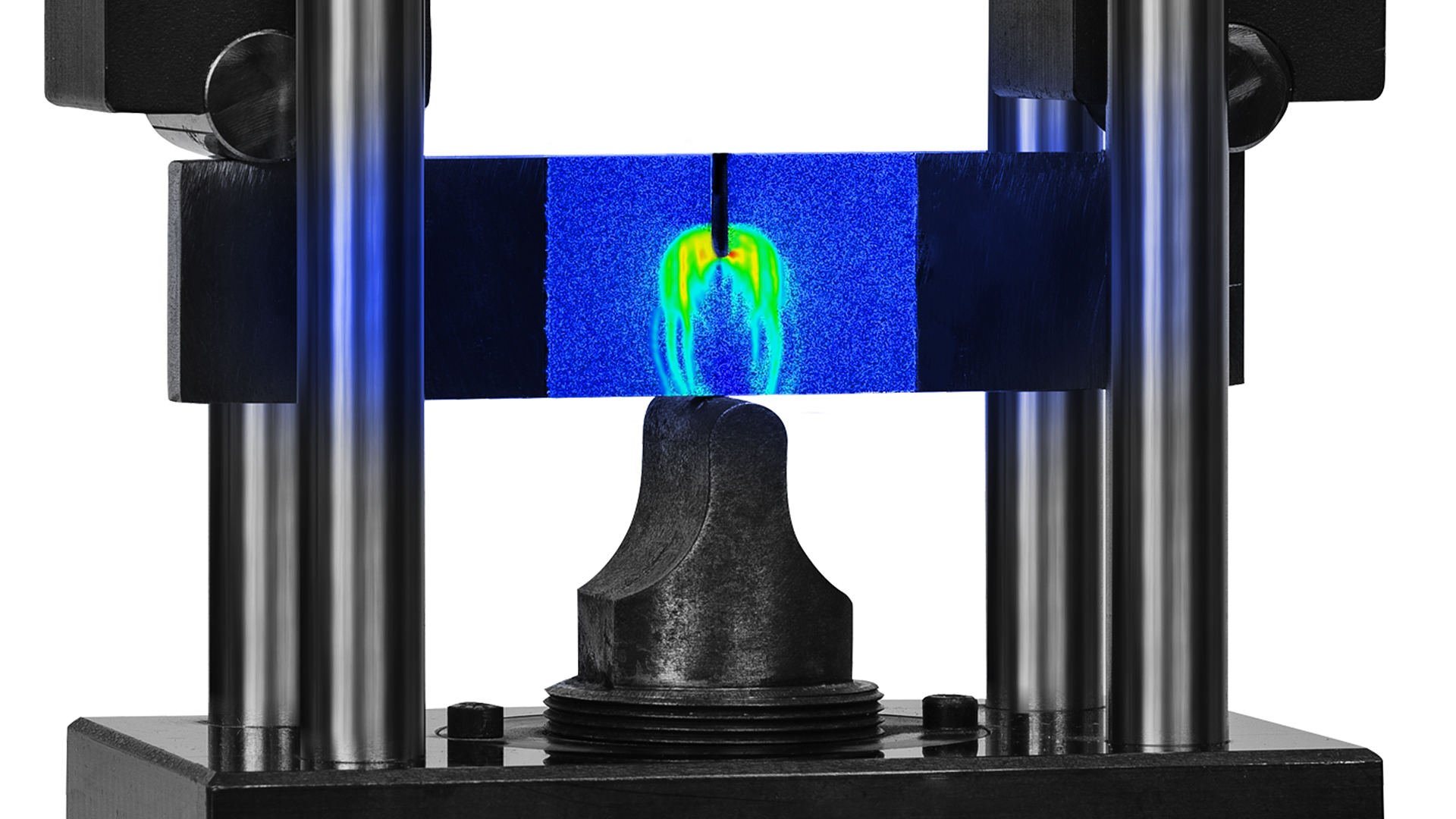

  • Essai de flexion en 3 et 4 points

    Essai de flexion en 3 et 4 points

    Des milliers de points de données permettent l'analyse détaillée des modes de défaillance et des distributions de contraintes. L'alignement des montures de test et l'espacement peuvent être mesurés et corrigés facilement grâce à notre Touch Probe disponible en option.

  • Test de petits composants

    Test de petits composants

    Avec des volumes de mesure allant de 50 à 500 mm de long, ZEISS ARAMIS 1 est le capteur sans contact idéal pour les essais mécaniques ou thermomécaniques de petits composants.

ZEISS ARAMIS 1 OnePager

Téléchargez les informations les plus importantes sur le système de mesure sans contact 3D pour l'analyse des contraintes et des déformations.
