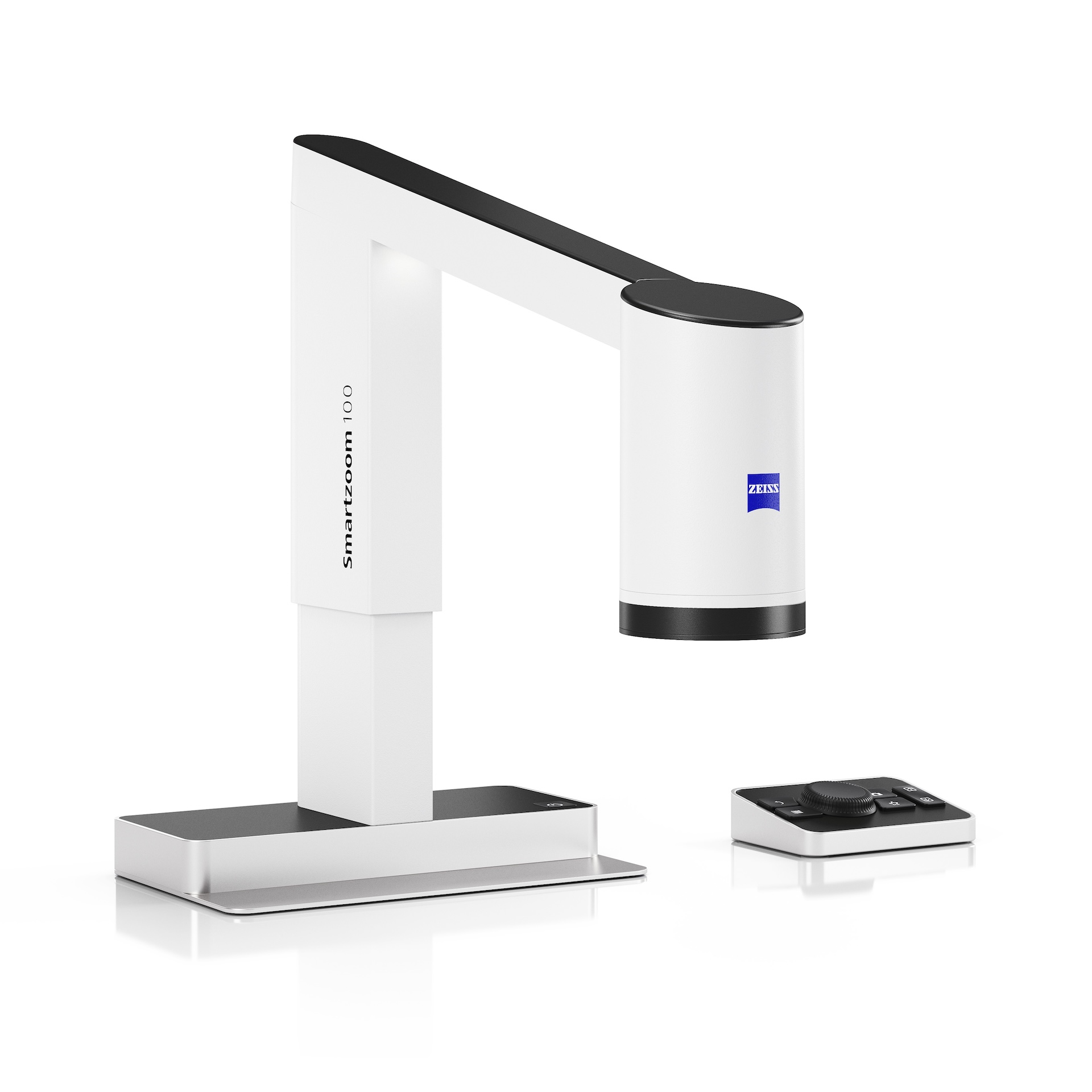

Microscope numérique ZEISS Smartzoom 100 blanc avec un design moderne en forme de L et un panneau de commande externe sur le côté.
NOUVEAU Microscope numérique

ZEISS Smartzoom 100

Zoomer. Vérifier. Une solution tout-en-un.

Les microscopes numériques renforcent l'efficacité de l'inspection sans contact et facilitent l'inspection collaborative avec plusieurs utilisateurs. Ils réduisent la fatigue, améliorent l'ergonomie et allègent la charge de travail. La nouvelle solution ZEISS offre tous ces avantages et bien plus encore. ZEISS Smartzoom 100 est doté d'une interface conviviale et constitue le microscope numérique idéal pour les débutants comme pour les experts : prêt à l'emploi, que ce soit pour le contrôle des pièces en production ou en laboratoire, dans tous les secteurs industriels.

  • Fournit des images 4K en direct à 60 IPS
  • Netteté d'image constante
  • Une solution élégante tout-en-un
ZEISS Smartzoom 100
Contact
Un homme en polo blanc examine une carte de circuit imprimé sous un microscope numérique ZEISS Smartzoom 100 sur un poste de travail de laboratoire ZEISS.

ZEISS Smartzoom 100 simplifie le travail quotidien en rendant l'inspection sans contact accessible aux utilisateurs sans expérience de la microscopie.

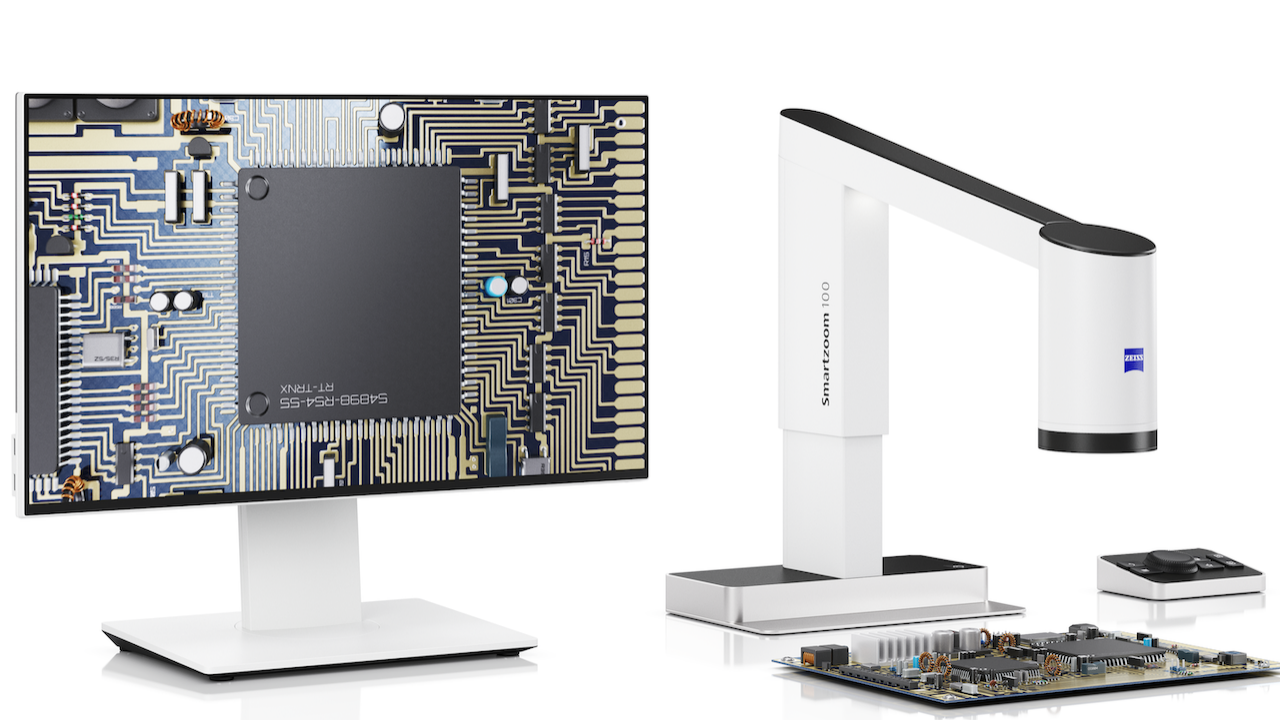

Configuration de microscope numérique de ZEISS montrant une image détaillée d'une carte de circuit imprimé sur un moniteur à côté du microscope examinant un composant électronique.

Le ZEISS Smartzoom 100 est un microscope numérique avancé conçu pour améliorer l'efficacité du contrôle qualité, de la fabrication et des applications industrielles.

Grâce à la mise au point automatique, à la documentation facile et à l'intégration en ligne transparente, il optimise les inspections sans contact, réduit la fatigue et améliore l'ergonomie.

Sa conception intuitive allège la charge de travail, ce qui en fait un outil essentiel pour les industries qui exigent exactitude et productivité. Qu'il s'agisse d'inspecter des microcomposants ou d'assurer la qualité d'un produit, le ZEISS Smartzoom 100 offre une solution tout-en-un polyvalente et efficace.

ZEISS Smartzoom 100

Zoomer. Vérifier. Une solution tout-en-un.

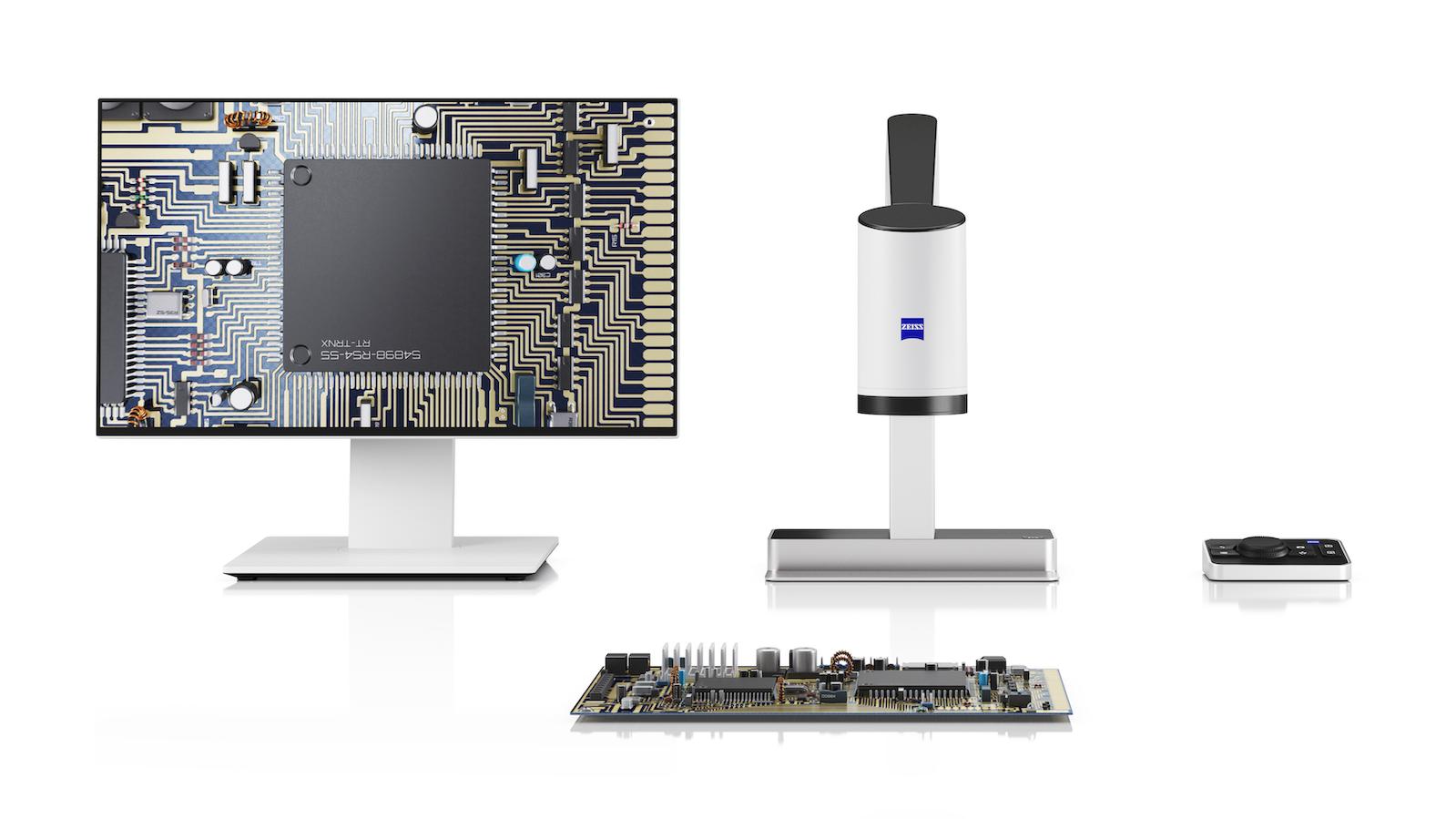

Configuration de système de microscope numérique ZEISS avec un moniteur affichant une carte de circuit imprimé agrandie, l'unité de microscope, un pavé de commande et une carte de composants électroniques.
5.

L'élément central de la commande fournie est une molette tactile qui rend la navigation dans les menus fluide et intuitive. Les boutons sont conçus avec une inclinaison ergonomique pour une utilisation confortable et sûre. Il suffit d'appuyer sur le bouton de la caméra pour capturer des images et les enregistrer directement sur une clé USB connectée à l'arrière de la commande.
3.

Équipé d'une mise au point automatique et d'un réglage motorisé de la hauteur, le système fournit en permanence une image nette. Pour améliorer l'efficacité du flux de travail et la facilité d'utilisation, les objectifs et l'éclairage annulaire sont dotés d'un système de fixation magnétique.
1.

Le système se caractérise par une excellente facilité d'utilisation avec des images en direct sans retard visible. Sa caméra capture 60 images par seconde, toutes affichées sur un moniteur de résolution 4K, garantissant des inspections détaillées et rapides.
2.

L'ordinateur intégré permet d'exécuter toutes les fonctions et applications logicielles directement sur le microscope. Sa taille compacte et sa conception tout-en-un avec ordinateur intégré font du Smartzoom 100 une solution idéale pour les postes de travail disposant de peu d'espace.
4.

La flexibilité et le grand champ de vision de l'objectif, combinés au zoom 25x et à la distance de travail de 370 mm, font du Smartzoom 100 un microscope polyvalent pour inspecter les détails essentiels sur des pièces de tailles variées.

Il s'agit d'un microscope numérique moderne et compact tout-en-un pour les inspections sans contact.

Un client de ZEISS sur le nouveau ZEISS Smartzoom 100
Vue frontale en gros plan d'un dispositif sans contact ZEISS cylindrique avec un objectif noir entouré d'un anneau LED blanc et le logo ZEISS sur son corps blanc.

L'anneau lumineux et les objectifs, équipés d'un système de fixation magnétique, permettent une inspection efficace et une utilisation facile pour tout utilisateur.

L'anneau lumineux fournit un éclairage uniforme et intense qui minimise les ombres et met en évidence les détails avec clarté. Combiné aux objectifs magnétiques flexibles, qui permettent de modifier rapidement le grossissement, le système offre une qualité d'image optimale pour une analyse précise des pièces.

La combinaison d'un éclairage de haute qualité et d'une optique flexible garantit une inspection précise, ce qui la rend particulièrement cruciale dans les domaines du contrôle qualité et de la fabrication.

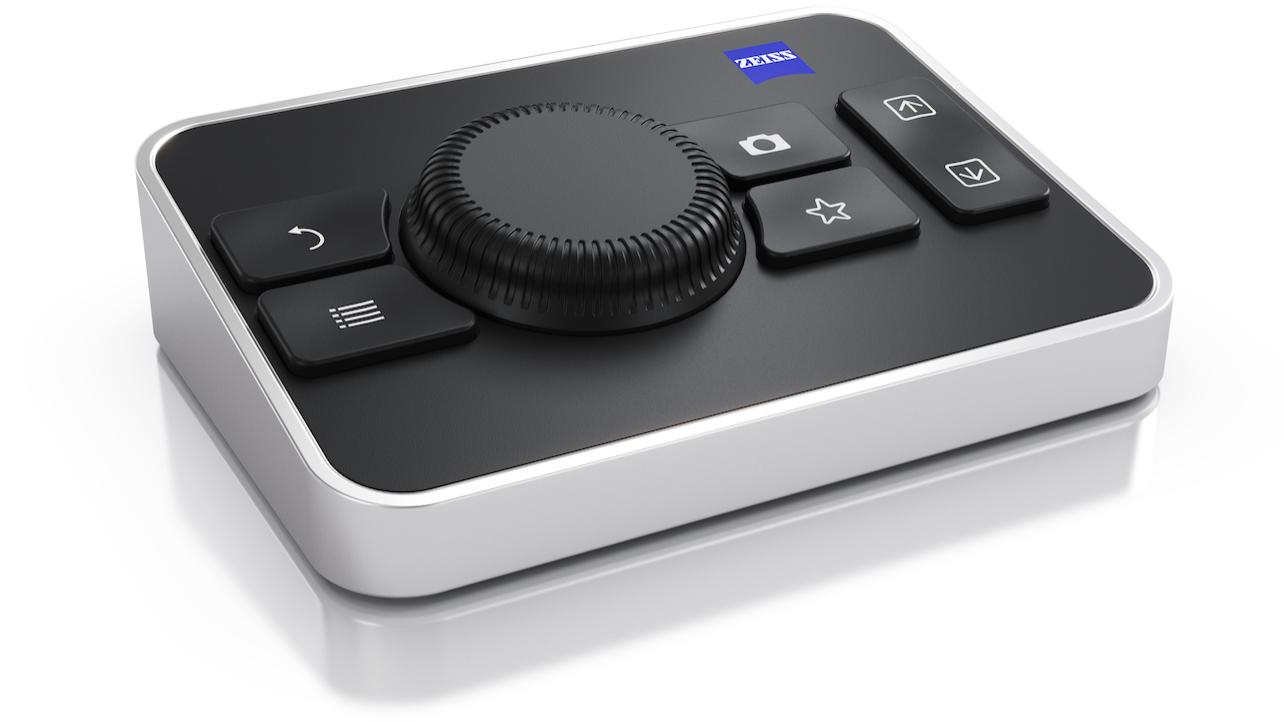

  • Panneau de commande ZEISS compact avec une molette centrale, cinq boutons de fonction et un design noir et argenté élégant.

    ZEISS Smartzoom 100 offre des options de contrôle polyvalentes, comme une commande, un clavier et une souris, ainsi qu'une pédale de commande disponible en option, garantissant une utilisation flexible et confortable lors des inspections.

    La commande offre une navigation intuitive dans les menus, permet de basculer entre AF/MF, de zoomer et de dézoomer, de régler la hauteur du microscope, d'accéder rapidement aux préréglages et aux favoris, et de capturer des images.

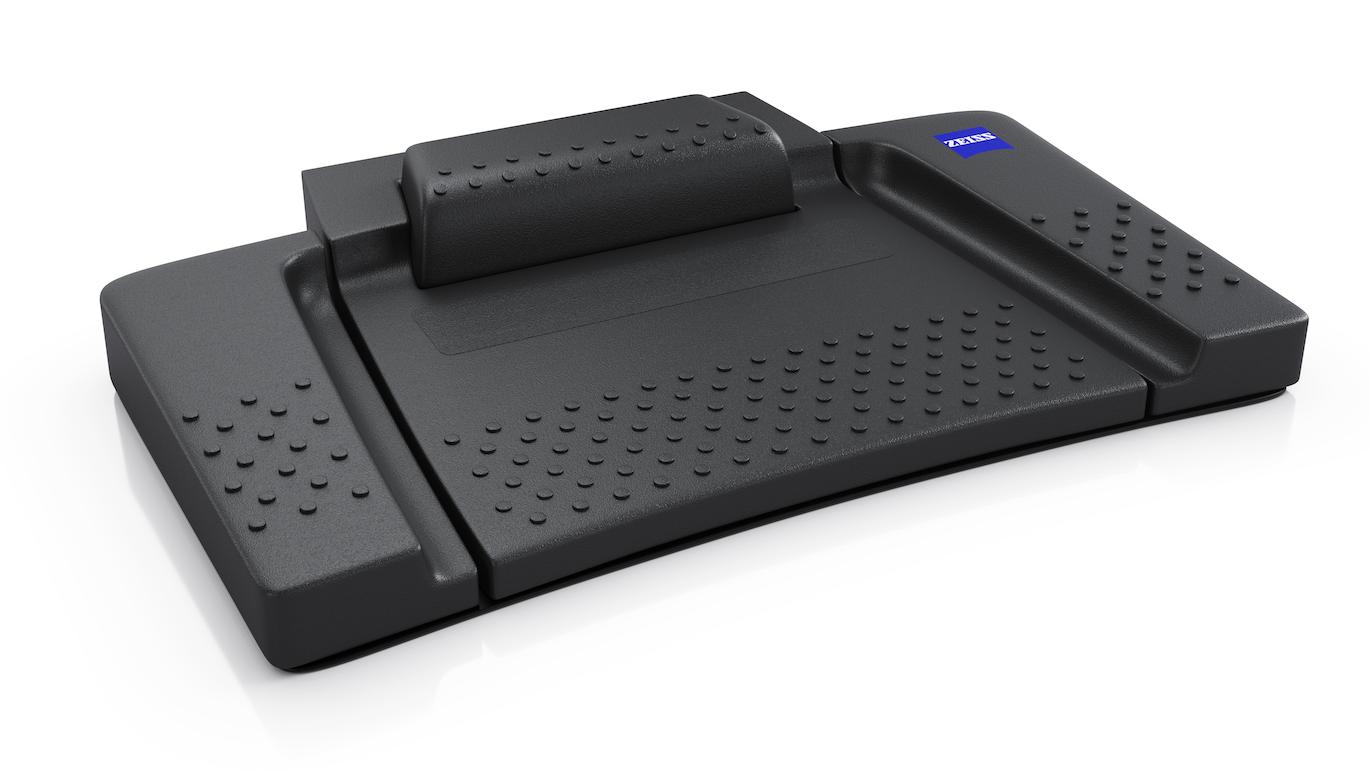

  • Repose-pieds ergonomique noir avec surface texturée et logo ZEISS dans le coin supérieur droit.

    ZEISS Smartzoom 100 offre des options de contrôle polyvalentes, comme une commande, un clavier et une souris, ainsi qu'une pédale de commande disponible en option, garantissant une utilisation flexible et confortable lors des inspections.

    La pédale de commande du microscope numérique permet une utilisation sans les mains, ce qui permet aux utilisateurs de contrôler le grossissement et d'autres réglages sans effort, tout en gardant les mains sur la pièce à inspecter, pour plus d'efficacité et de précision.

ZEISS Smartzoom 100

Zoomer. Vérifier. Une solution tout-en-un.

  • Contenu tiers bloqué

    Le lecteur vidéo est bloqué en raison de vos préférences en matière de cookies. Pour modifier les paramètres et lire la vidéo, cliquez sur le bouton ci-dessous afin d’accepter l’utilisation des technologies de suivi « fonctionnelles ».

  • Contenu tiers bloqué

    Le lecteur vidéo est bloqué en raison de vos préférences en matière de cookies. Pour modifier les paramètres et lire la vidéo, cliquez sur le bouton ci-dessous afin d’accepter l’utilisation des technologies de suivi « fonctionnelles ».
    Le microscope numérique ZEISS Smartzoom 100 fournit des images 4K en direct à 60 IPS avec une mise au point automatique. Avec une hauteur de travail de 330 mm max., la réduction des vibrations et les lentilles magnétiques, il excelle dans le contrôle qualité, que ce soit pour le contrôle des pièces en production ou en laboratoire. Grâce à ses commandes flexibles et à sa conception tout-en-un, il est prêt à l'emploi, sans configuration ni formation, ce qui accélère et facilite l'inspection sans contact.

La solution fournit une plateforme conviviale et puissante pour l'inspection et l'analyse. Elle permet de contrôler facilement les paramètres tels que le grossissement, l'éclairage et la mise au point pour garantir des inspections précises et efficaces.

ZEISS Smartzoom 100 et son logiciel

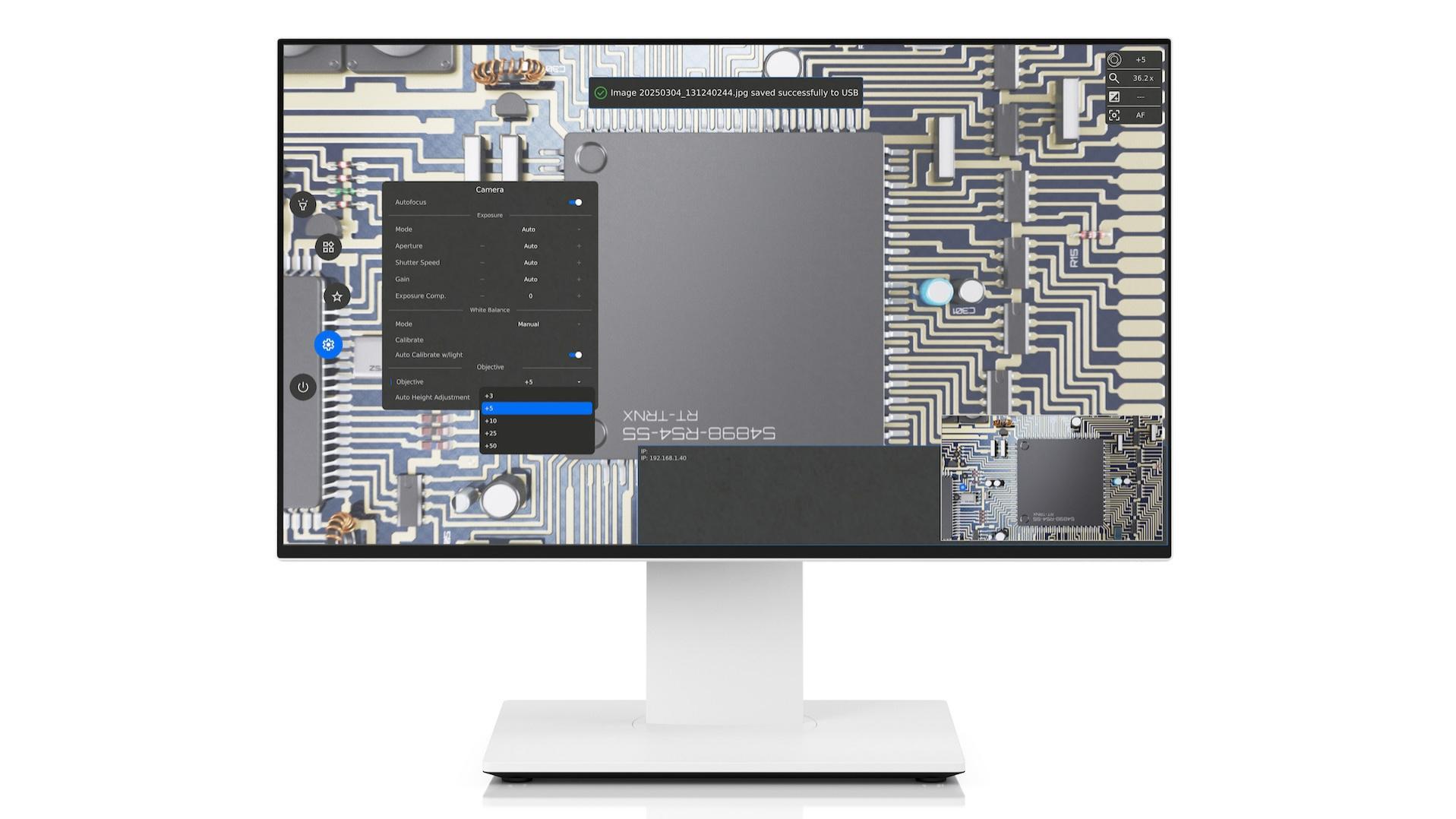

L'écran du logiciel affichant les résultats de l'inspection du microscope numérique ZEISS Smartzoom 100.
4.

La visualisation en direct du microscope est toujours affichée.
5.

Menu du microscope permettant d'accéder aux paramètres, aux fonctions et au logiciel. Il permet de régler rapidement la lumière, l'intensité, les paramètres, les applications et les raccourcis favoris.
3.

Lors de la capture d'images, un aperçu de l'image capturée est visible dans le coin inférieur droit.
2.

Les principaux paramètres du microscope sont toujours visibles dans le coin supérieur droit de l'image en direct (objectif utilisé, niveau de grossissement, mode d'exposition et mode de mise au point).
1.

Le logiciel facile d'utilisation contient le logiciel de base pour contrôler le microscope, ainsi que des applications logicielles optionnelles conçues pour répondre aux besoins d'applications spécifiques. Configurez votre Smartzoom 100 avec les applications adaptées à vos processus et tâches.
Deux professionnels travaillent ensemble dans un laboratoire moderne, analysant des données sur un grand moniteur connecté à ZEISS Smartzoom 100.

Les clients ZEISS confirment que la nouvelle solution améliore la collaboration en facilitant la vérification et la visualisation des pièces inspectées.

Spécifications techniques

Dimensions et poids

Hauteur :

390 mm - 635 mm (15.35″-25″)

Largeur :

320 mm (12.60″)

Profondeur :

325 mm (12.80″)

Profondeur de travail :

370 mm (14.57″)

Poids :

10,8 kg (23.81 lbs)

Caractéristiques de la caméra

Résolution de la caméra :

4K (3840x2160), 8,5MP @ 60/50/30Hz

Fréquence d'images :

60 images par seconde

Zoom optique :

25x

Sortie vidéo :

HDMI

Rapport d'aspect :

16:9

Objectif

Plage de grossissement

Distance de travail libre

Champ de vision

+3

1,6x - 40x

330 mm (12.99″)

16 mm - 353 mm (0.63″ - 13.90″)

+5

2,8x - 66x

200 mm (7.87″)

9,5 mm - 210 mm (0.37″ - 8.27″)

+10

5,4x - 130x

78 mm (3.07″)

4,8 mm - 86 mm (0.19″ - 3.39″)

+25

13,2x - 328x

34 mm (1.34″)

1,9 mm - 3,5 mm (0,07″ - 0,14″)
  • Une personne examine une carte de circuit imprimé devant un appareil d'inspection ZEISS et un moniteur affichant une image agrandie de composants électroniques.
  • Une personne manipulant une lame de microscope à côté d'un moniteur et de l'équipement de laboratoire de ZEISS sur un espace de travail propre.
  • Une personne tenant une pièce imprimée en 3D sur une surface noire à côté d'un appareil ZEISS et d'un moniteur affichant une structure matérielle agrandie.
  • Une personne positionne un composant mécanique sur une plaque de base perforée à côté d'un appareil ZEISS et d'un écran d'ordinateur affichant une interface de mesure.
  • Une personne utilise ZEISS Smartzoom 100 pour inspecter un petit composant mécanique sur une surface de travail perforée à côté d'un moniteur affichant des données d'analyse.
  • Une personne examine une carte de circuit imprimé devant ZEISS Smartzoom 100 et un moniteur affichant une image agrandie de composants électroniques.
  • Une personne manipule une lame de microscope à côté d'un moniteur et de ZEISS Smartzoom 100 sur un espace de travail propre.
  • Une personne tenant une pièce imprimée en 3D sur une surface noire à côté d'un appareil ZEISS et d'un moniteur affichant une structure matérielle agrandie.
  • Une personne positionne un composant mécanique sur une plaque de base perforée à côté d'un appareil ZEISS et d'un écran d'ordinateur affichant une interface de mesure.
  • Une personne utilise ZEISS Smartzoom 100 pour inspecter un petit composant mécanique sur une surface de travail perforée à côté d'un moniteur affichant des données d'analyse.

ZEISS Smartzoom 100

Notes d'application

ZEISS Smartzoom 100 est utilisé dans divers domaines nécessitant une inspection sans contact précise et une documentation, notamment :

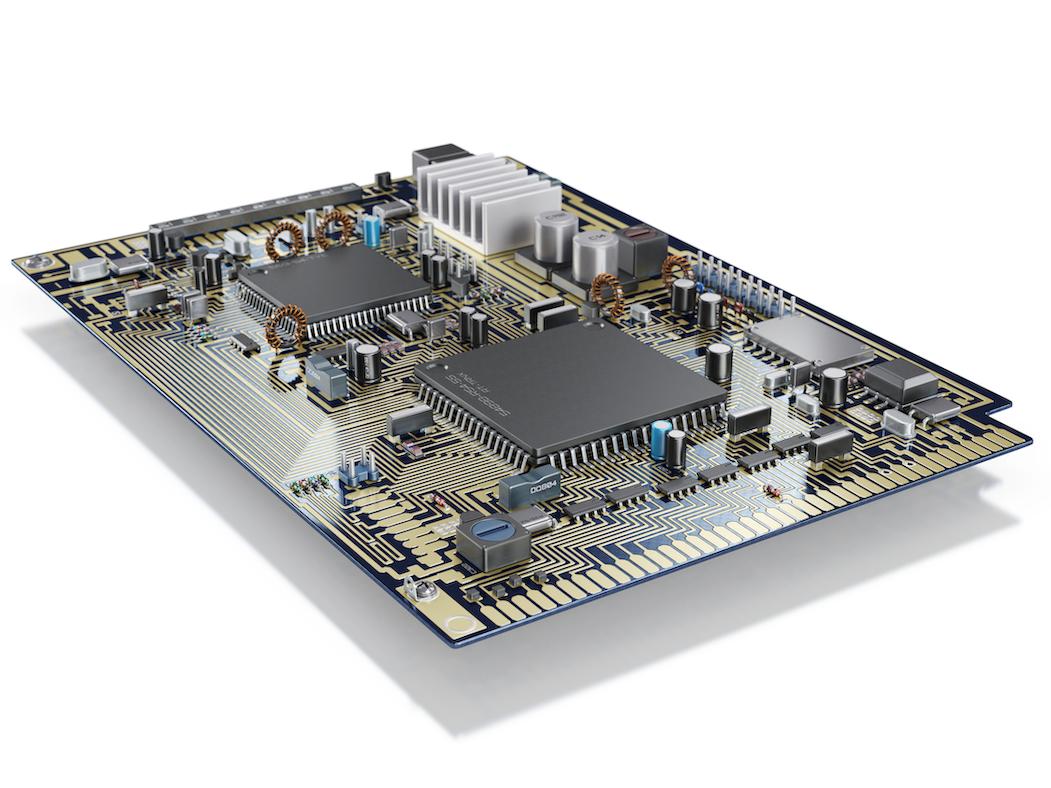

Électronique : Inspection et vérification des défaillances des PCB (Printed Circuit Boards) et des SMD (Surface-Mounted Devices).

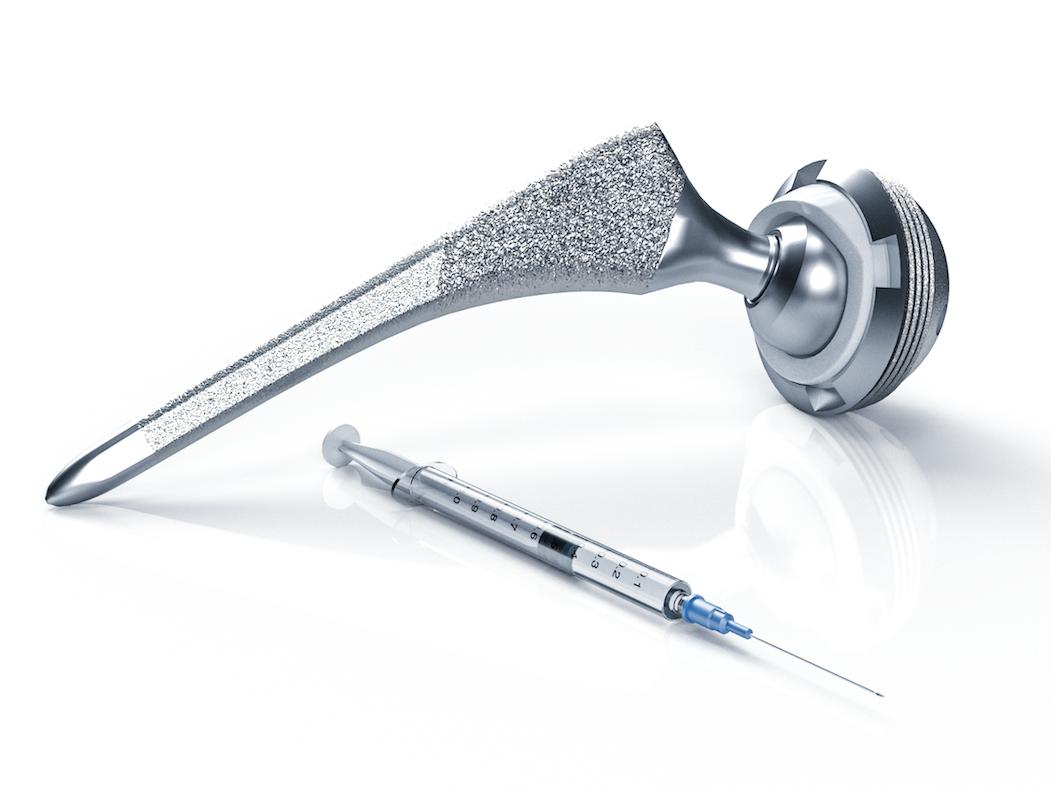

Dispositifs médicaux : Inspection et vérification des défaillances des implants, seringues, composants orthopédiques et autres pièces.
Aéronautique : Inspection des pales et des pièces mécaniques du compresseur.

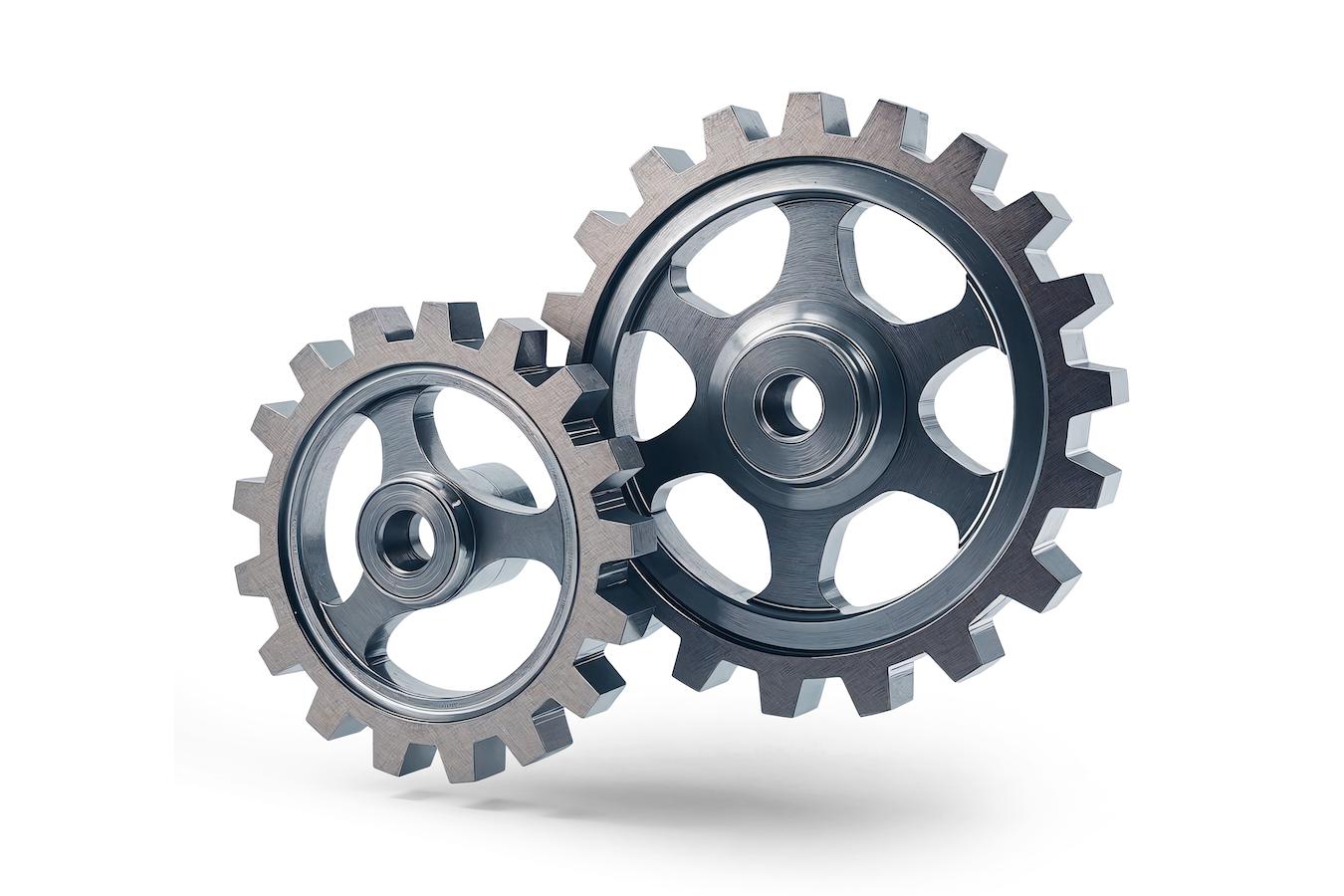

Automobile : Inspection des engrenages, des joints et des pièces mécaniques.
Pharmaceutiques : Inspection des comprimés, des gélules et des emballages.
Fabrication de précision : Garantie de l'exactitude des composants.
Emballage : Contrôle de la qualité du produit et de l'intégrité de l'emballage.
R&D : Analyse scientifique des matériaux et des microstructures.
