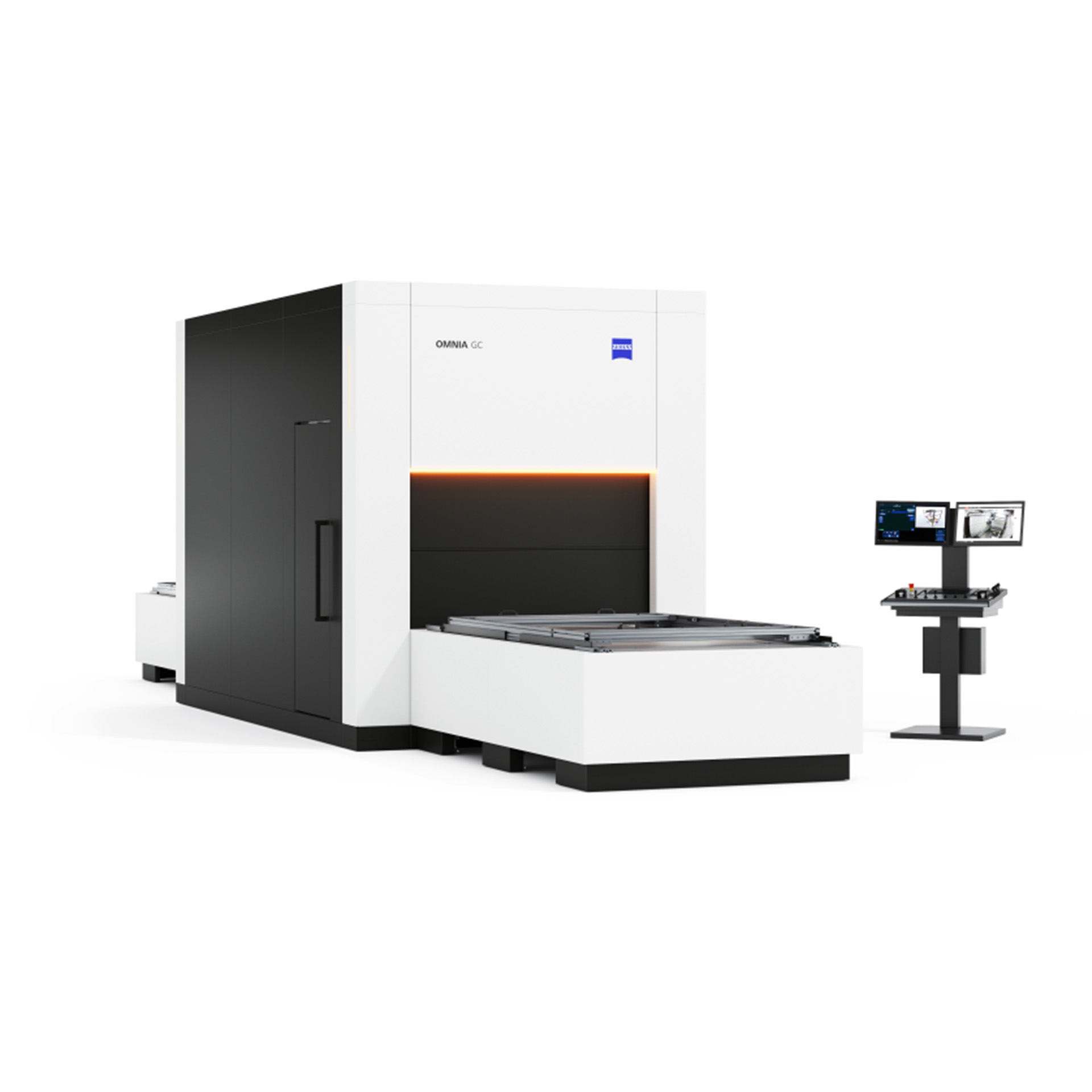

Inspection automatisée de nouvelle génération pour les pièces de grande taille

ZEISS OMNIA GC 220-180 répond au besoin de contrôle qualité des pièces de fonderie à grande échelle, en offrant une solution pérenne pour la détection des défauts dans les composants en aluminium. Avec un volume d'inspection de 2200×1800×900 mm et un flux de tâches automatisé, le système permet l'imagerie 2D par rayons X dans des temps de cycle courts et optimise l'ensemble du processus de production dans tous les secteurs, que ce soit en fonctionnement en ligne ou sur ligne.

  • Inspection de pièces de fonderie à grande échelle dans un faible encombrement
  • Détection entièrement automatisée des défauts et des rejets
  • Mesure même les éléments les plus difficiles à atteindre

Le système parfait pour la détection des défauts dans les grandes pièces de fonderie

Inspecter les pièces aussi grandes que les moulages arrière ou avant

ZEISS OMNIA GC est conçu pour l'avenir de la fabrication automobile, où les pièces de fonderie de plus grande taille exigent des solutions d'inspection plus avancées. Grâce à sa technologie à rayons X de haute qualité et à son système conçu avec précision, il peut traiter même les composants les plus volumineux, offrant une imagerie nette et détaillée sans compromettre la vitesse ou l'exactitude. Sa conception intelligente permet une couverture complète en une seule mesure, ce qui réduit le temps d'inspection tout en conservant une grande précision.

Solutions à porte simple ou à porte double pour différentes exigences
Solutions à porte simple ou à porte double pour différentes exigences

Solutions à porte simple ou à porte double pour différentes exigences

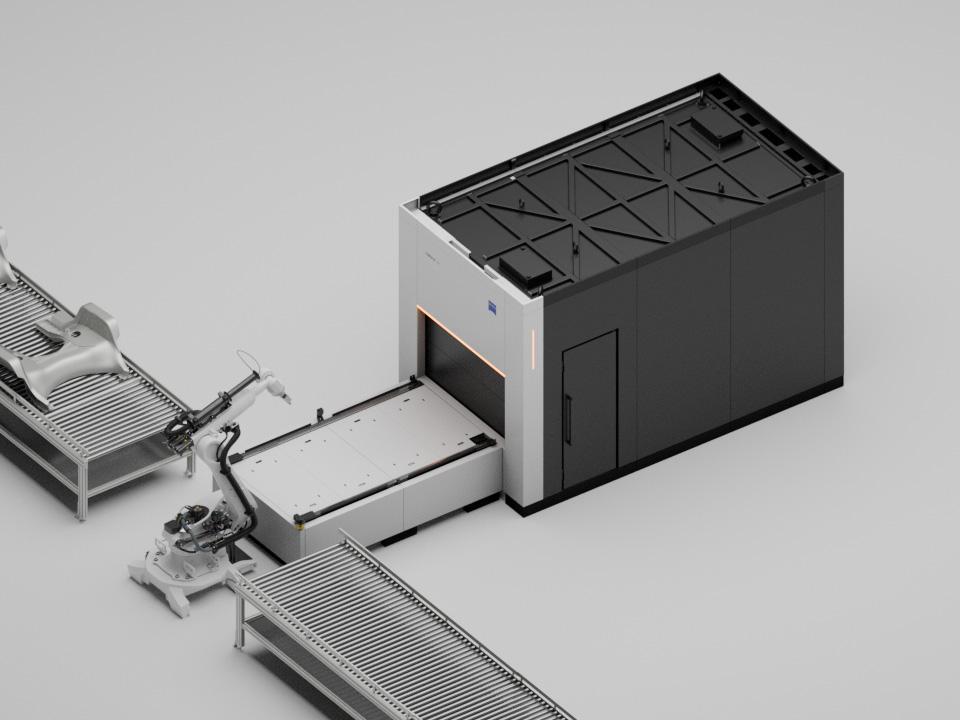

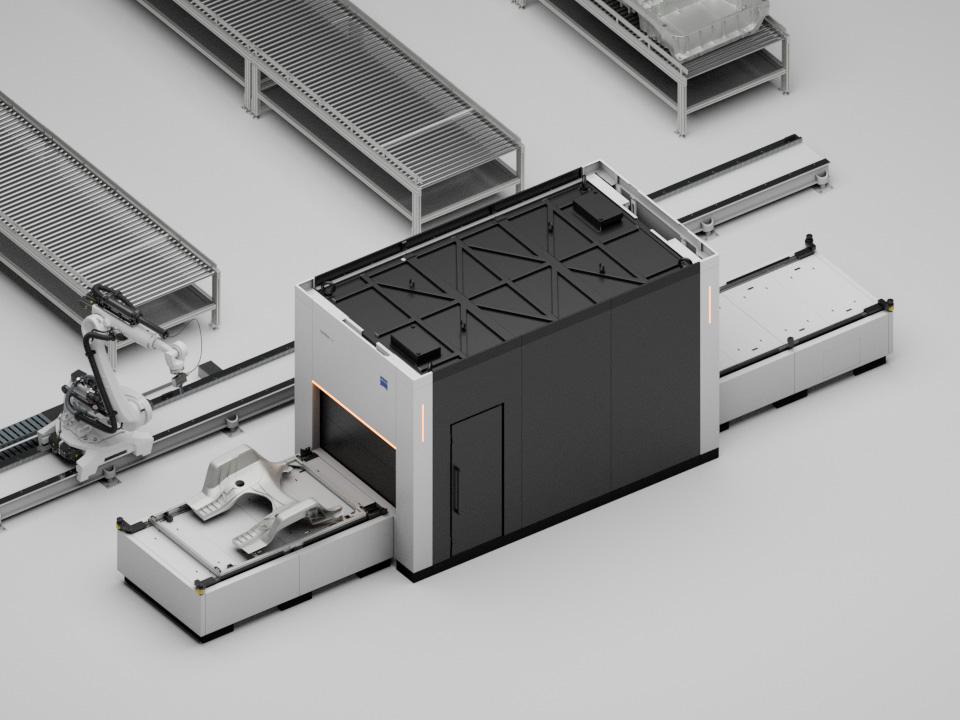

ZEISS OMNIA GC peut être configuré comme un système à porte unique pour l'inspection sur ligne ou en ligne. Avec son empreinte compacte, il est idéal pour les tâches séquentielles à débit faible ou moyen tout en s'intégrant de manière transparente dans les lignes de production existantes. Le passage à un système à double porte le transforme en une solution sur ligne à haute productivité, permettant une manipulation rapide et automatisée des pièces avec chargement, déchargement et inspection en parallèle de plusieurs palettes. Cette flexibilité permet aux fabricants de moduler l'inspection en fonction des demandes de production.

Axes cartésiens pour des angles d'inspection sans fin

Axes cartésiens pour des angles d'inspection sans fin

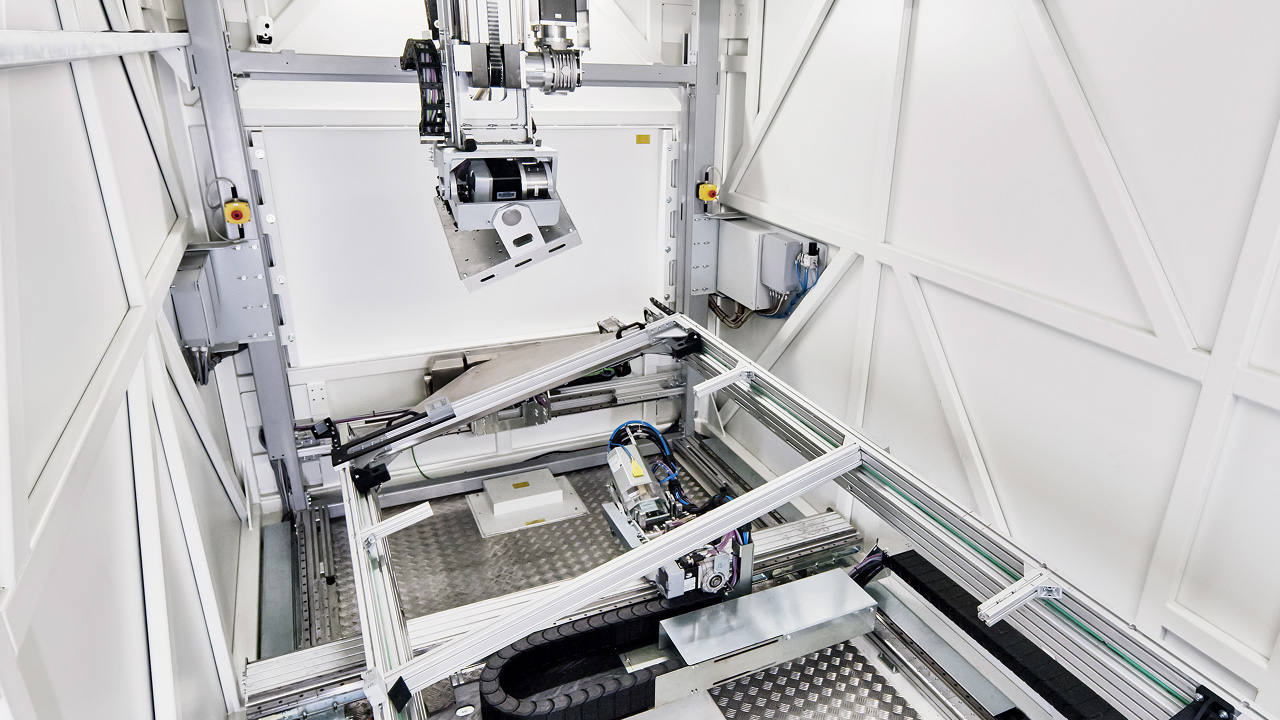

Notre système d'inspection par rayons X s'appuie sur des manipulateurs cartésiens de haute précision pour obtenir des images de toutes les zones critiques d'une pièce. Contrairement aux solutions robotiques, qui sont limitées par des articulations rotatives, les axes cartésiens offrent un mouvement linéaire et fluide pour une inclinaison, un zoom et un positionnement précis, ce qui permet au système d'accéder aux zones les plus difficiles d'accès des pièces moulées complexes. Avec un faisceau de rayons X offrant une inclinaison d'inspection de ±60° et des vitesses de déplacement allant jusqu'à 15 mètres par minute, ZEISS OMNIA GC assure des inspections rapides, flexibles et sans collision sous tous les angles possibles.

Reconnaissance automatique des défauts (ADR)
Reconnaissance automatique des défauts (ADR)

Reconnaissance automatique des défauts (ADR)

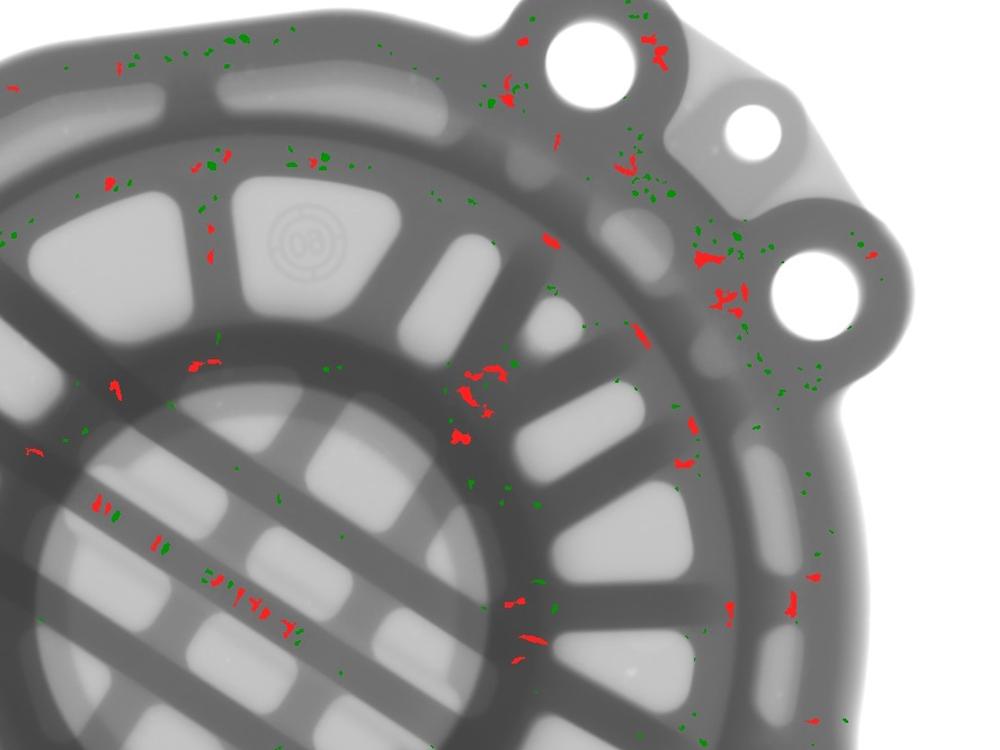

ZEISS OMNIA GC est doté d'une fonction avancée de reconnaissance automatique des défauts (ADR) pour une inspection et une évaluation des défauts entièrement automatisées, conformément aux normes ASTM. Le système détecte et trie automatiquement les pièces défectueuses :

  • Identification des porosités, des inclusions, des fissures, des retraits et des soufflures
  • Bibliothèques de défauts personnalisables et normes d'acceptabilité intégrées
  • Fonctions d'autodiagnostic et outils d'étalonnage
  • Suivi de la production en temps réel et statistiques sur les défauts
  • Améliorations avancées de l'image

Inspection exceptionnelle de pièces de fonderie à grande échelle avec une efficacité, une flexibilité et une fiabilité optimisées

  • Cycle d'inspection rapide

    Le système offre des cycles d'inspection rapides avec des mouvements cartésiens précis et des chargements/déchargements parallèles pour une efficacité maximale. Contrairement aux solutions robotiques, il élimine le besoin de positions de réinitialisation de sécurité, ce qui réduit les délais. La coordination intelligente du système optimise encore les temps de cycle dans les opérations en ligne et sur ligne, ce qui stimule le débit et la productivité.

  • Maximisation du rapport entre la zone d'inspection et l'encombrement

    La conception monobloc et le principe du mouvement cartésien permettent une inspection complète des grandes pièces moulées dans un espace minimal. L'armoire à rayons X blindée optimise l'utilisation en atelier, tandis que le déplacement et l'inclinaison du palettiseur interne maximisent la zone d'inspection utilisable dans l'encombrement le plus réduit possible. Ce design garantit une utilisation efficace de l'espace sans compromettre l'accessibilité ou les performances.

  • Prêt pour l'automatisation intégrale

    ZEISS OMNIA GC est conçu pour une automatisation rapide et fiable. Alimenté par le logiciel intuitif OMNIA CNC avec reconnaissance automatique des défauts (ADR), il permet une évaluation automatisée des défauts selon les normes de l'industrie. La simulation anti-crash ainsi que le contrôle du cycle CNC et de l'automatisation basé sur un logiciel permettent une programmation facile avec un minimum de formation, que ce soit à distance ou via le panneau de commande.

  • Évolutif et personnalisable

    Le design modulaire du système permet une intégration aisée dans les lignes de production existantes. Son architecture adaptable, par exemple une porte simple ou double, garantit une évolutivité à l'épreuve du temps, permettant des mises à niveau pour répondre à l'évolution des besoins en matière d'inspection. Qu'il s'agisse de s'adapter à de nouveaux flux de tâches ou d'étendre ses capacités, la flexibilité du système en fait une solution à long terme pour les environnements de fabrication dynamiques.

  • Flexibilité totale pour l'inspection de différentes pièces

    Le design multipositions permet d'inspecter différentes pièces sur la même palette, tandis que le système interne de déplacement des palettes offre une flexibilité maximale dans la manipulation des pièces. L'adaptation sans effort à divers composants sans changer de configuration améliore l'efficacité et réduit les temps d'arrêt.

  • Expertise avérée et assistance globale

    Construit sur la base du ZEISS BOSELLO OMNIA, meilleur de sa catégorie, le ZEISS OMNIA GC bénéficie de décennies d'expérience en matière d'inspection de pièces de fonderie. Avec des centaines de systèmes installés dans le monde entier et un réseau de service couvrant plus de 40 pays, les clients bénéficient d'une assistance experte partout où ils opèrent. Les principaux composants et moteurs du système sont alignés sur les autres modèles OMNIA, ce qui garantit une maintenance aisée et un entretien à long terme.

Applications

ZEISS INSPECT GC 220-180 est la solution pour l'inspection de pièces de fonderie de grande taille dans diverses industries. Le système de radiographie 2D offre des performances fiables pour la détection des porosités et des cavités de retrait, l'identification des fissures, des défauts et des inclusions, ainsi que pour les contrôles d'assemblage et d'intégration.

Détails techniques

ZEISS OMNIA GC 220-180

Tube à rayons X

160/225 kV, 800 W | 1800 W (millifocus)

Détecteur à écran plat

8'' : 1024x1024 @ 200 μm de pas de pixel
10'' : 1792 x 2176 @ 139 μm de pas de p.
16'' : 2048 x 2048 @ 200 μm de pas de p.

Enveloppe d'inspection

2200 x 1800 x 900 mm

Empreinte

Porte simple (convoyeur inclus) : 2870 x 8149 mm
Double porte (convoyeur inclus) : 2870 x 11302 mm

Poids du système

20 t
