ZEISS LineScan

Point Clouds met de Snelheid van het Licht

ZEISS LineScan is het hulpmiddel bij uitstek voor het vastleggen van het volledige oppervlak van vormen met behulp van Point Clouds – zowel voor een vergelijking met beschikbare nominale CAD-datasets als voor het maken van een nieuw CAD-model.

Hoge snelheid en uitgebreide oppervlakdetectie verhogen de productiviteit
Grote selectie sensoren met verschillende meetbereiken en nauwkeurigheden voor een breed scala aan toepassingen

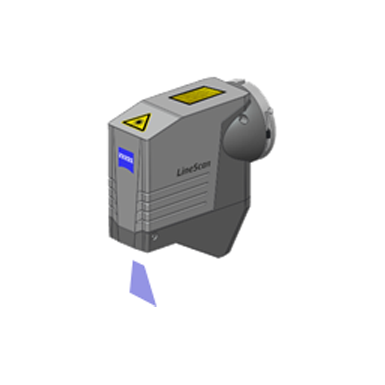

ZEISS LineScan 2-8 is 's werelds meest precieze lijnscanner op CMM's en garandeert uitstekende meetresultaten
Krachtige software-integratie in ZEISS CALYPSO – voor een gestandaardiseerde gelijkmatige, gebruiksvriendelijke gebruikersinterface

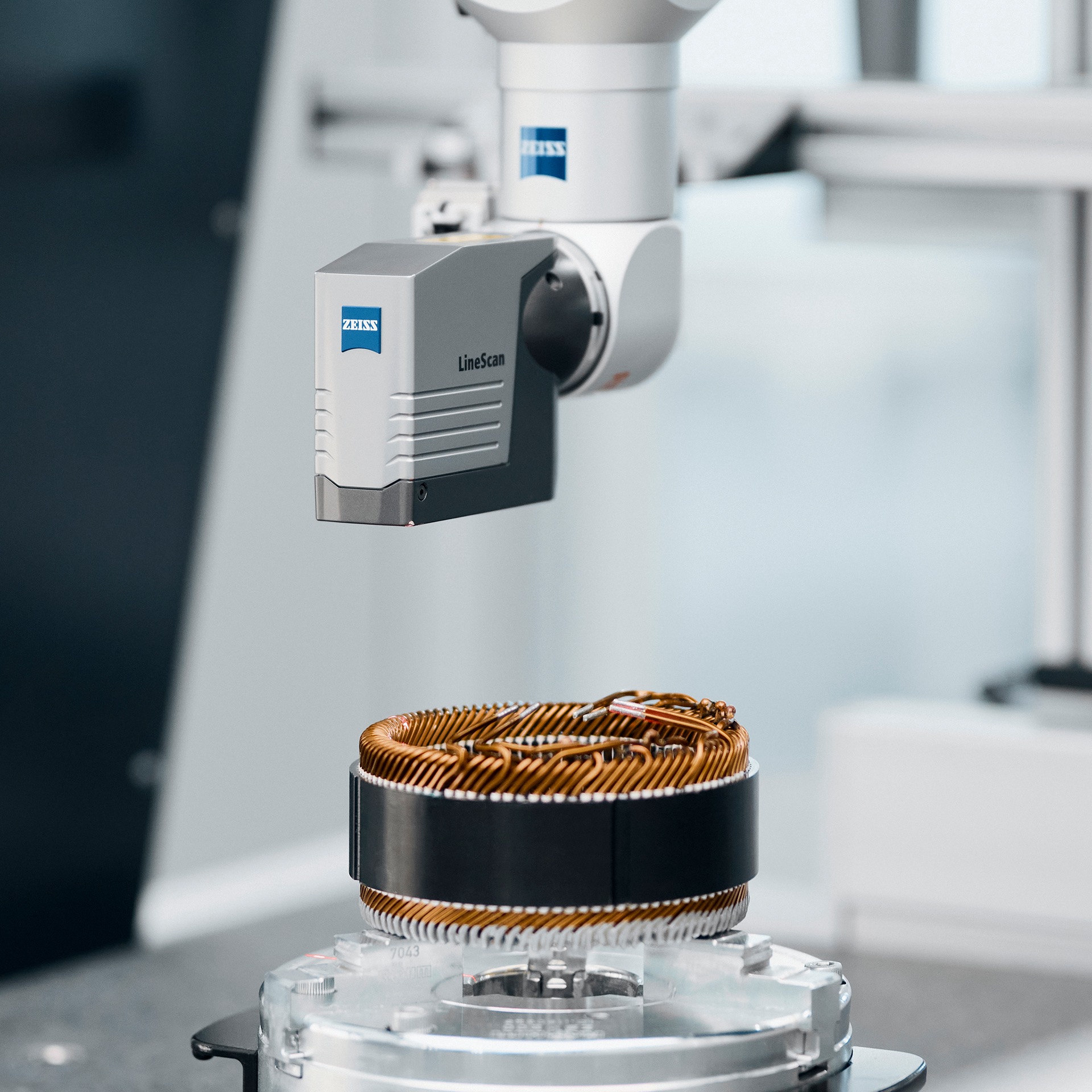

Voordelen

Grotere productiviteit
De sensor zorgt voor een snelle, volledige registratie van de oppervlakstructuur en een hoge puntdichtheid, waardoor de meettijd tot 70 % kan worden verkort. Dit verhoogt de productiviteit aanzienlijk.

Flexibiliteit
De op maat gemaakte sensoren voor specifieke toepassingen helpen de operator door de meetstrategie te vereenvoudigen. Investeer alleen in de sensor die het beste past bij de toepassing.

Vertrouwen in meetgegevens
Gebruikers vertrouwen hun meetresultaten dankzij nauwkeurige beelden met hoge resolutie. Hierdoor zijn er minder iteraties nodig, wat resulteert in lagere onderdeelkosten en hogere machineproductiviteit door een kortere meettijd.

Uitzonderlijke gebruiksvriendelijkheid
Geen verandering in de manier waarop gebruikers werken: de beoordelingen worden samen met de standaard geometrie-evaluaties weergegeven in het rapport. Gebruikers krijgen een breder scala aan meetmogelijkheden met ZEISS CALYPSO.

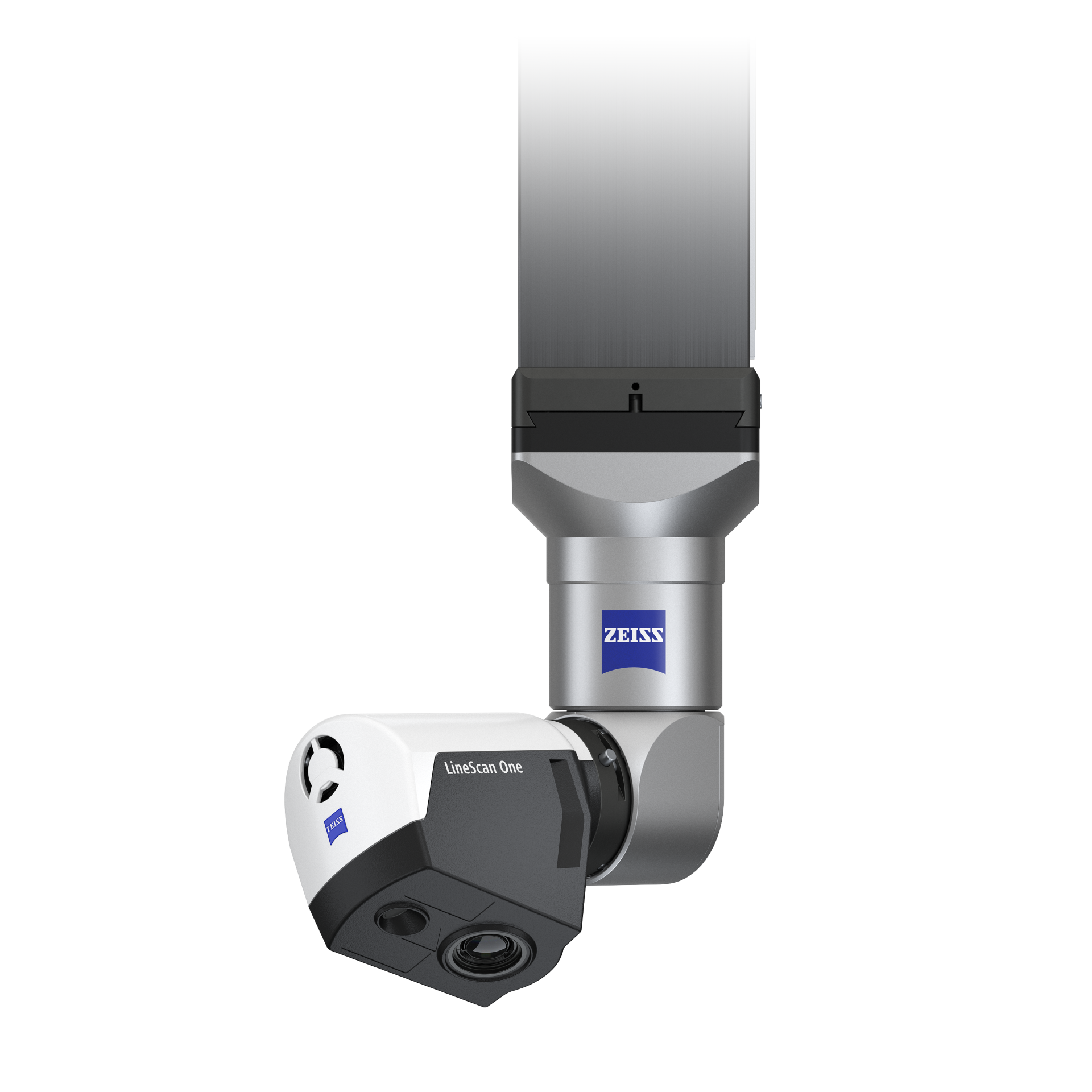

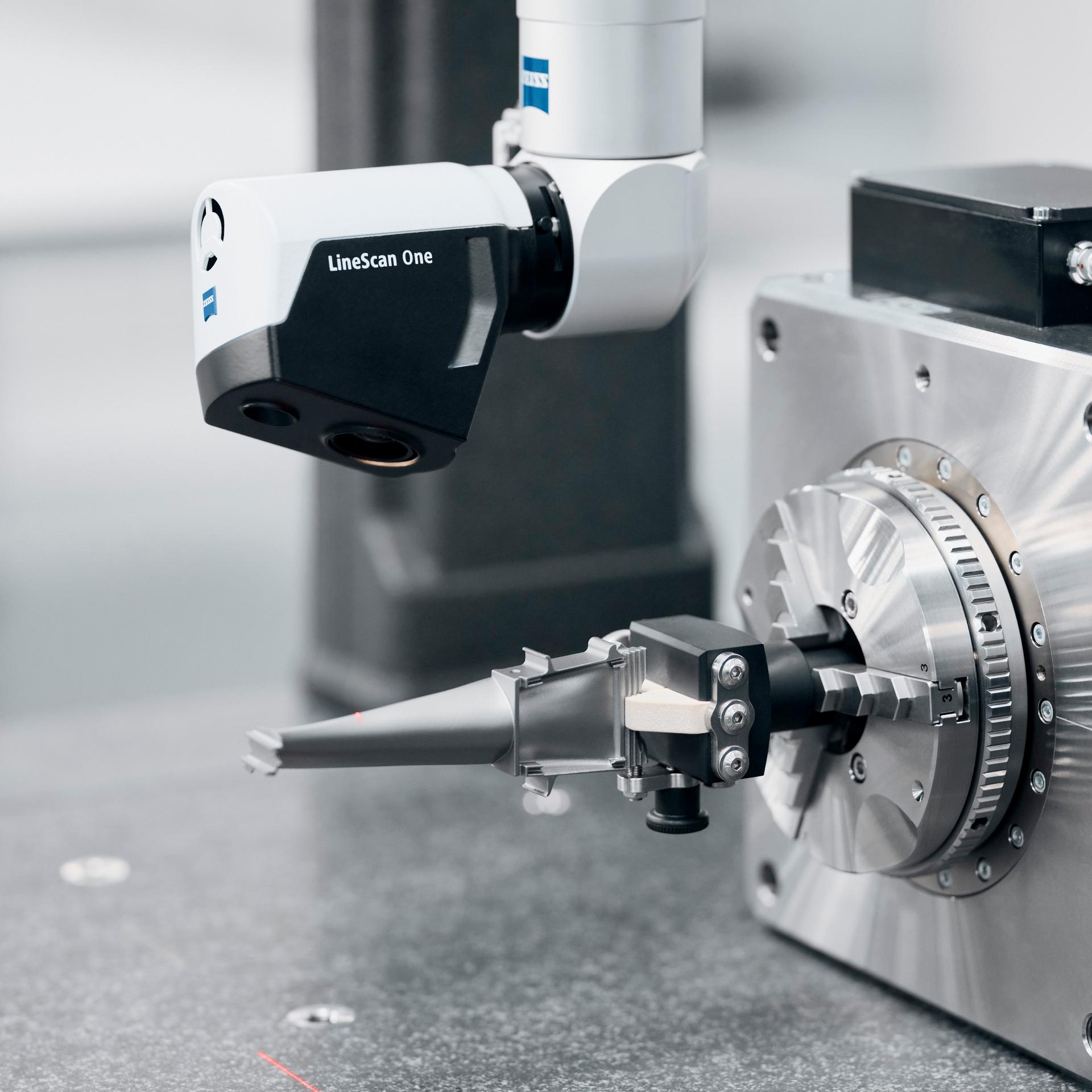

ZEISS LineScan One

ZEISS LineScan One is de eerste optische meettechnologie voor het volledig en efficiënt meten van vrije-vorm-oppervlakken. De laserdriehoeksensor legt een groot aantal punten vast om de nominale en werkelijke geometrie precies te vergelijken.

Hoge nauwkeurigheid (20 micron)
Zeer snel (232.960 punten per seconde)
Directe krachtige software-integratie in ZEISS CALYPSO voor één gebruiksvriendelijke interface

Inhoud van derden geblokkeerd

De videospeler is geblokkeerd vanwege uw cookievoorkeuren. Als u de instellingen wilt wijzigen en de video wilt afspelen, klikt u op de onderstaande knop en gaat u akkoord met het gebruik van 'functionele' trackingtechnologieën.

Toepassingsvoorbeelden

De sterke punten van ZEISS LineScan zijn vooral duidelijk op het gebied van carrosserie, mallen- en gereedschapsbouw, modelbouw, ontwerp en voor aanraakgevoelige of fijn gestructureerde oppervlakken.

Automotive

CAD-inspectie van autocarrosserieën
Meting van openingen en uitlijning
Lichaamsvolumeanalyse voor elektromotoren

Lucht- en ruimtevaart

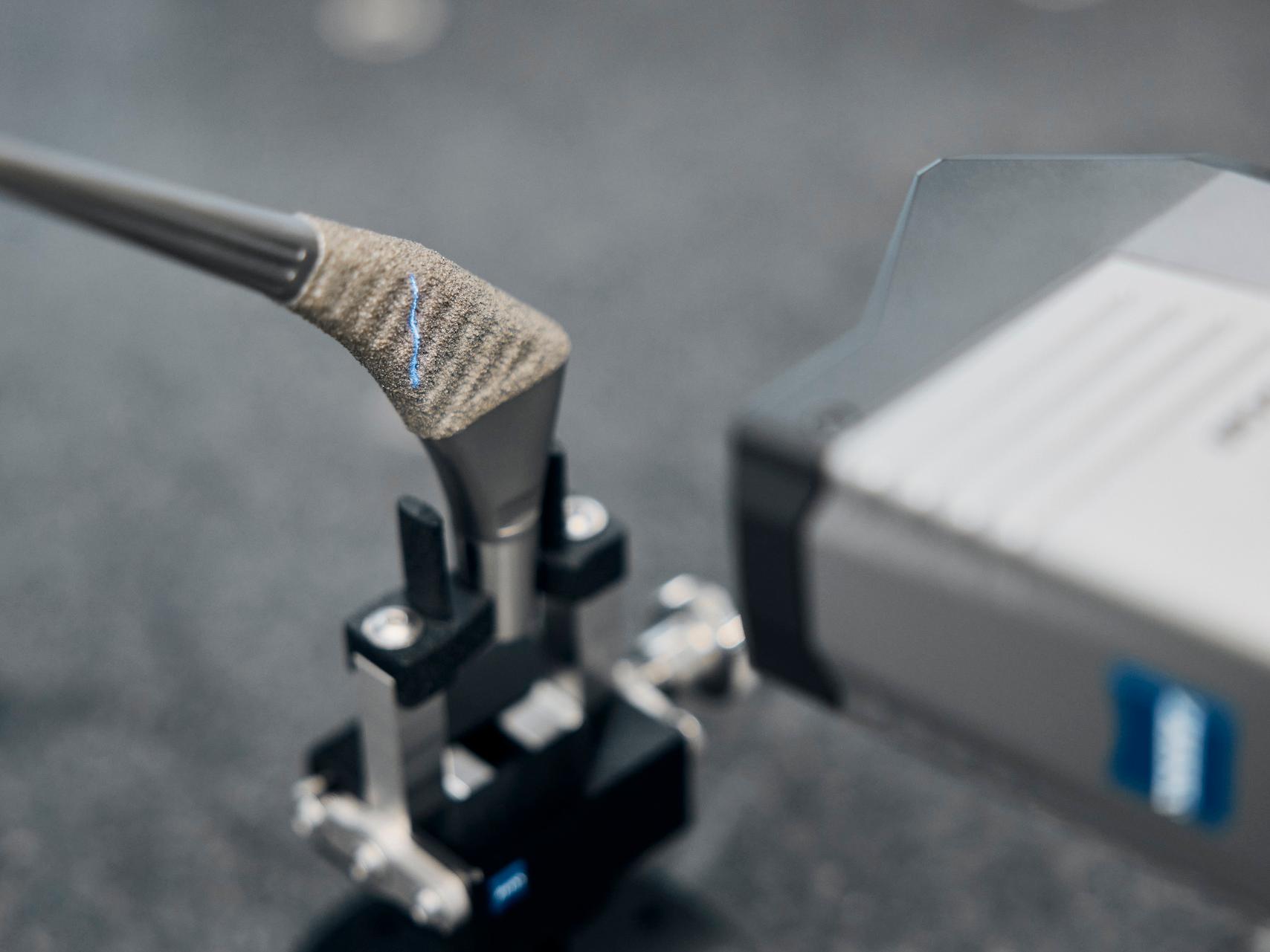

Kwaliteitsinspectie van vrije-vorm zones van gegoten metalen onderdelen voor straalmotoren
Meting van rotorbladen en vleugelelementen

Vorming

CAD-vergelijking van gevormde onderdelen
Slijtage- en reparatieanalyse van vormgereedschappen
Reverse engineering van vormgereedschappen

Medische systemen

Vlakheidsinspectie van fotografische platen voor digitaal röntgen
Inspectie van vormgereedschappen voor tandartsboren

Energie

CAD-meting en reverse engineering van bladen voor wind- en waterturbines

Scheepsbouw

CAD-vergelijking van cilinderblokken van scheepsmotoren

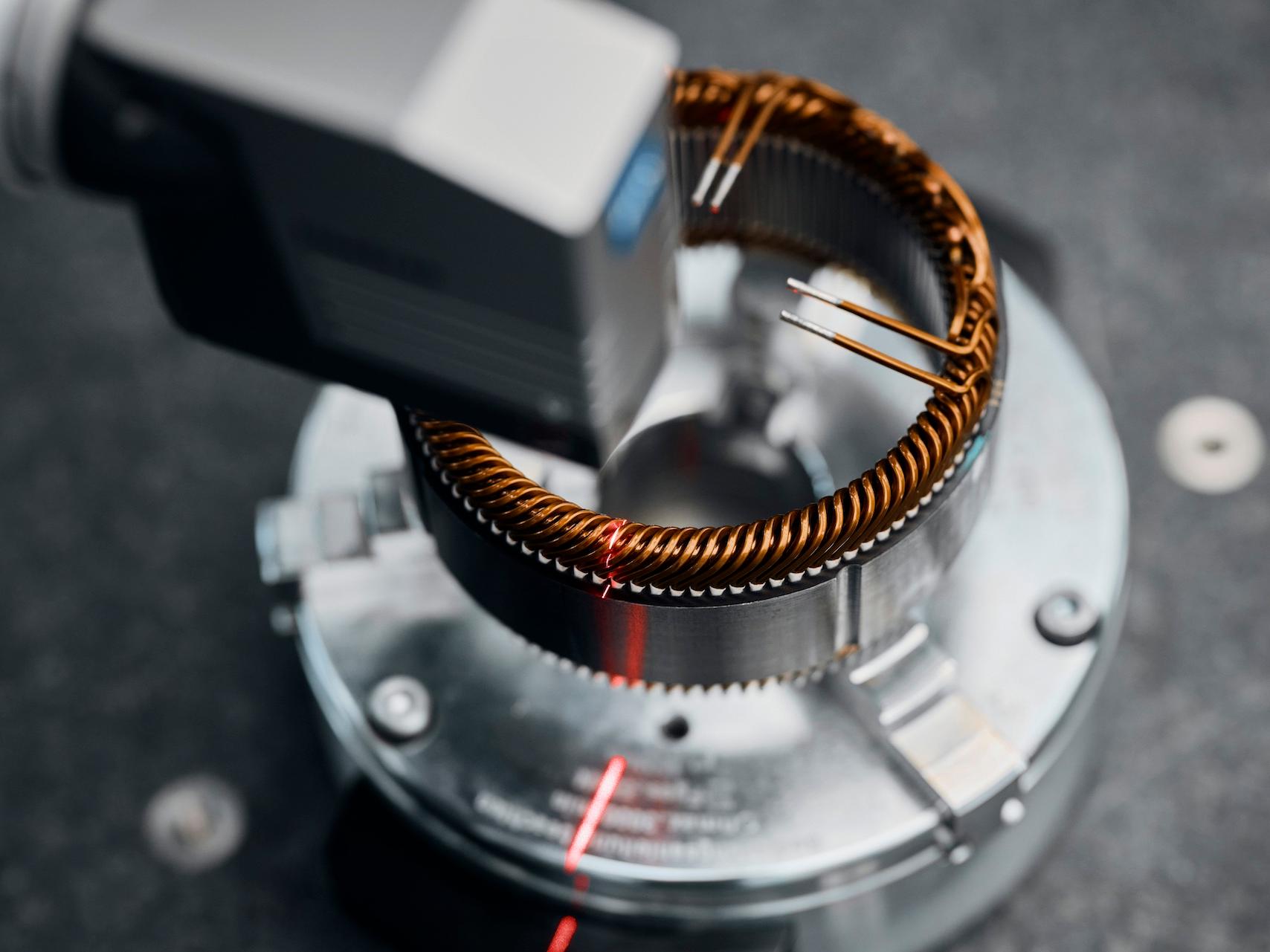

Lichaamsvolumeanalyse voor elektromotoren

Toepassingen in elektromobiliteit zijn een voorbeeld van het gebruik van de ZEISS LineScan optische sensor. De buitenafmetingen van de stator zijn een doorslaggevende factor voor de montage ervan in de elektromotorbehuizing. De locatie van de verbindingsflens en de as moeten worden gemeten in relatie tot de locatie van het tandwiel.

Grote selectie met verschillende meetbereiken

Geschikt voor de meest uiteenlopende toepassingen

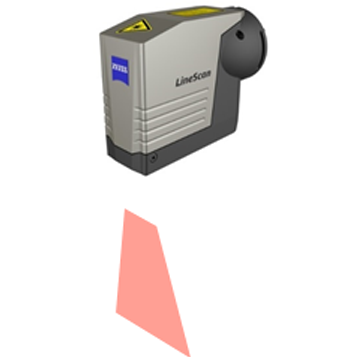

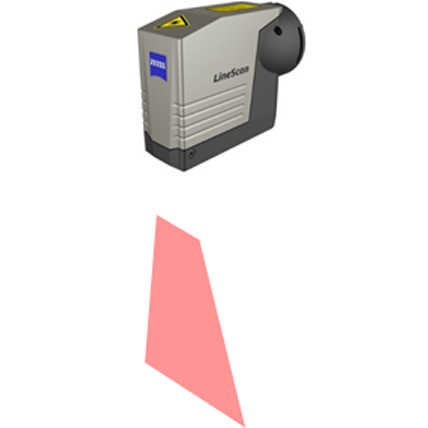

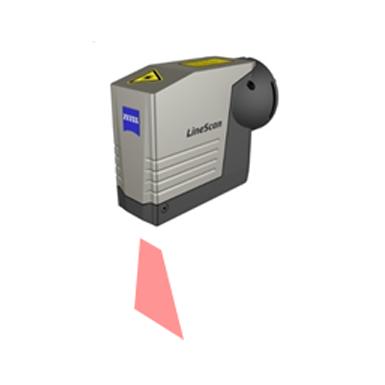

	LineScan One	LineScan 2-25	LineScan 2-25	LineScan 2-50	LineScan 2-100
*MPE P (D.95 %:Tr:Opt):**	20 μm	2,9 μm – PRISMO; 3,3 μm – CONTURA/ACCURA	12 μm	20 μm	50 μm
*RMS:**	5 μm	0,9 μm	4 μm	5 μm	12 μm
Toepassingsgebied:	Geschikt voor een breed scala aan toepassingen	Kleine componenten met hoge nauwkeurigheid; kleine toleranties	Middelgrote componenten met hoge nauwkeurigheid; middelhoge toleranties	Universele scanner, voor een breed scala aan toepassingen	Zeer groot meetbereik met lagere nauwkeurigheid; grote toleranties
Scanpunten:	Max. 232.960	700.000	700.000	256.000	700.000
Automatische verlichtingscorrectie:	ja	nee	nee	nee	nee
Compatibele producten:	ZEISS SPECTRUM, ZEISS CONTURA	ZEISS CONTURA, ZEISS ACCURA, ZEISS PRISMO, ZEISS MMZ	ZEISS CONTURA, ZEISS ACCURA, ZEISS PRISMO, ZEISS MMZ	ZEISS CONTURA, ZEISS ACCURA, ZEISS PRISMO, ZEISS MMZ	ZEISS CONTURA, ZEISS ACCURA, ZEISS PRISMO, ZEISS MMZ
