Identification rapide des défauts de matériau liés au formage lors des essais d'outils

Le défi

Au-delà du contrôle de la forme et de la cohérence dimensionnelle d'une pièce, il convient de s'assurer, lors de l'essai de l'outil, qu'aucun défaut de matériau n'apparaît dans la pièce en question pendant le formage. Au cours du processus de formage, il peut se produire un allongement excessif sur certaines parties du matériau ou une réduction de son épaisseur. Dans ce cas, la pièce produite est considérablement fragilisée et risque de se briser. Ces défauts de matériau ne sont pas visibles à l'œil nu.

L'outil doit être révisé lors des essais pour que l'allongement et l'épaisseur du matériau de la pièce restent dans les limites de tolérance. Ce résultat peut être obtenu en configurant les paramètres de la machine ou en optimisant la géométrie de l'outil, par exemple.

La solution

Pour savoir si une pièce présente des défauts de matériau, le comportement du matériau au formage doit être examiné. Le système ARGUS permet de réaliser cet examen spécifique. À l'aide d'une caméra de mesure adaptée, les changements de forme qui se produisent sur l'ensemble de la surface peuvent être numérisés en 3D sur la base seulement de quelques images de mesure de la pièce. À partir de ces données 3D, les valeurs d'allongement de toute la surface de la pièce sont calculées.

Un diagramme limite de formage (DLF) est généré si les résultats sont mis en relation avec la courbe limite de formage (CLF). Le DLF révèle les zones du composant pour lesquelles les paramètres de la machine, tels que la lubrification, la pression de contact et le positionnement de la pièce, doivent être ajustés. Il indique également si la géométrie de l'outil doit être réusinée et les emplacements correspondants.

Identification rapide

des défauts de matériau invisibles
Épaisseur suffisante du matériau

après le processus d'optimisation
Gain de temps considérable

par rapport aux analyses de formage conventionnelles

ZEISS Solutions for every process step

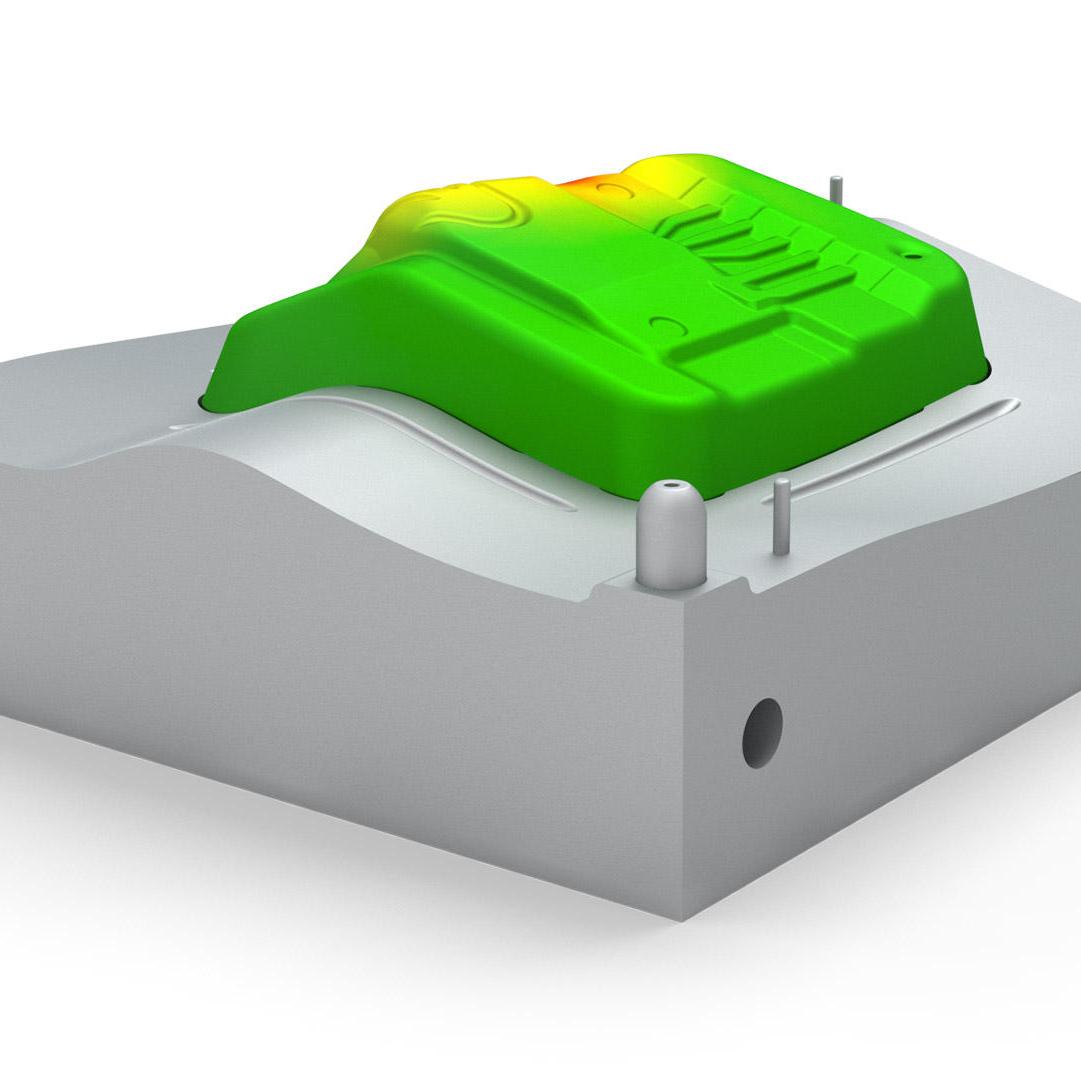

The flexible 3D coordinate measuring systems ATOS, ARAMIS and ARGUS are used in all process steps of metal forming. Learn more about how ZEISS systems optimize the individual forming processes to ensure quality and process reliability.

Learn more
